Smontare, montare il rivestimento tetto posteriore

AR68.30-S-7608S

Smontare, montare il rivestimento tetto posteriore

30.10.2014

TIPO

636

TIPO

639.6

con CODICE V36 (Rivestimento del tetto)

TIPO

639.7/8

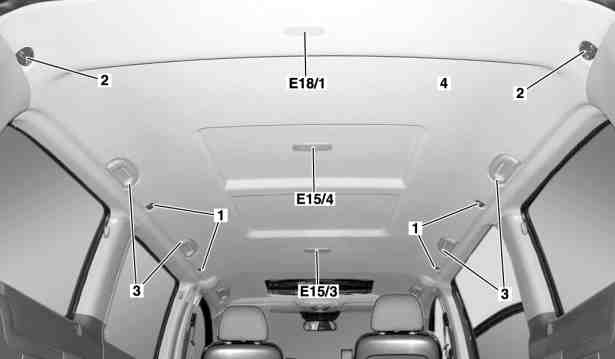

Illustrazione riferita al tipo 639.7

1

Gancio rete per bagagli

2

Gancio rete per bagagli

3

Maniglia di sostegno

4

Rivestimento interno del tetto

E15/3

Plafoniera, vano posteriore lato anteriore

E15/4

Plafoniera, vano posteriore lato posteriore

E18/1

Illuminazione portabagagli

5

Copertura

E18/1

Illuminazione portabagagli



Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare i sedili del passeggero della 2a fila e, se necessario, della 3a fila

TIPO 636 con CODICE U64 (Sedili vano passeggeri 3° divanetto 3a fila) TIPO 639.6/70 con CODICE U60 (2° divanetto 1a fila) TIPO 639.6/70 con CODICE U63 (3° divanetto 2a fila.) TIPO 639.6/70 con CODICE U65 (3° divanetto 1a fila) TIPO 639.6/70 con CODICE U71 (3° divanetto 1a fila di sedili nel vano posteriore con sedile esterno ribaltabile) TIPO 639.6/70 con CODICE US2 (3° divanetto 2a fila di sedili con sedile esterno ribaltabile)

AR91.21-S-4425SA

TIPO 636, 639.70/8 con CODICE US5 (3° divanetto comfort 2a fila posteriore con sedile esterno ribaltabile) TIPO 636.7, 639.6/70/8 con CODICE US1 (2° divanetto comfort 1a fila posteriore) TIPO 636.7, 639.6/70/8 con CODICE US4 (3° divanetto comfort 1a fila posteriore con sedile esterno ribaltabile) TIPO 636.7 con CODICE UR8 (Sedili fila passeggeri 2° divanetto 2 fila comfort)

AR91.21-S-4425SB

TIPO 639.711/713
TIPO 639.813
con CODICE ZK7 (Versione di equipaggiamento MARCO POLO)

AR91.21-S-4420S

TIPO 636.8, 639.713/8
con CODICE US6 (Sedile singolo 1a fila di sedili posteriori, lato sinistro)
TIPO 636.8, 639.713/8
con CODICE US7 (Sedile singolo 1a fila di sedili posteriori, lato destro)
TIPO 636.8, 639.8
con CODICE US8 (Sedile singolo 2a fila di sedili posteriori, lato sinistro)
TIPO 636.8, 639.8
con CODICE US9 (Sedile singolo 2a fila posteriore a destra)

AR91.21-S-4460SB

2

Smontare il blocco cucina

TIPO 639.813
con CODICE ZK7 (Versione di equipaggiamento MARCO POLO)

AR86.60-S-0001S

3

Smontare il rivestimento lato posteriore, sezione tetto sollevabile

TIPO 639.713/813
con CODICE ZK0 (Tetto sollevabile elettroidraulico)
TIPO 639.713/813
con CODICE ZK9 (Tetto sollevabile)

AR77.70-S-0021S

4

Smontare il rivestimento laterale apertura sul tetto, tetto sollevabile

TIPO 639.713/813
con CODICE ZK0 (Tetto sollevabile elettroidraulico)
TIPO 639.713/813
con CODICE ZK9 (Tetto sollevabile)

AR77.70-S-0022S

5

Smontare le maniglie (3)

AR68.30-S-4330S

6

Smontare l'unità Entertainment vano posteriore

TIPO 636
con CODICE EM4 (Rear Seat Entertainment)

AR82.60-S-7697SA

TIPO 639.7/8
con CODICE EM2 (Sistema di intrattenimento vano posteriore (schermo e DVD))
TIPO 639.7/8
con CODICE EM9 (Schermo nel vano posteriore, lettore DVD e sintonizzatore TV)

AR82.60-S-7697S

7

Smontare l'apparecchiatura di controllo e di comando climatizzatore vano posteriore o riscaldamento del vano posteriore dal rivestimento interno posteriore del tetto (4)

TIPO 636.7
con CODICE HZ7 (Climatizzatore a regolazione semiautomatica, TEMPMATIC nel vano posteriore)
TIPO 636.8
TIPO 639.7
con CODICE H13 (Scambiatore di calore supplementare nell'abitacolo/vano bagagli)
tranne CODICE XZ1 (Generazione modello 1)
TIPO 639.7
con CODICE HZ7 (Climatizzatore a regolazione semiautomatica, TEMPMATIC nel vano posteriore)
tranne CODICE XZ1 (Generazione modello 1)
TIPO 639.8
tranne CODICE XZ1 (Generazione modello 1)

AR83.50-S-9071S

8.1

Smontare i diffusori di ventilazione posteriori nel vano posteriore

TIPO 636
con CODICE HZ7 (Climatizzatore a regolazione semiautomatica, TEMPMATIC nel vano posteriore)
TIPO 639.7/8
con CODICE HZ7 (Climatizzatore a regolazione semiautomatica, TEMPMATIC nel vano posteriore)

AR83.10-S-4800S

8.2

Smontare i ganci rete bagagli (1) dal montante B e dal montante C

TIPO 636 tranne CODICE HZ7 (Climatizzatore a regolazione semiautomatica, TEMPMATIC nel vano posteriore) TIPO 639.6 TIPO 639.7/8 tranne CODICE HZ7 (Climatizzatore a regolazione semiautomatica, TEMPMATIC nel vano posteriore)

 A tal fine svitare le viti e i ganci rete bagagli (1).

 Vite gancio rete portaoggetti sul tetto

*BA68.00-N-1004-01A

9

Smontare la plafoniera vano posteriore anteriore (E15/3) e la plafoniera parte posteriore del vano posteriore (E15/4)

TIPO 636.7, 639.70 TIPO 639.6 con CODICE LD9 (Luce interna nel vano posteriore)

AR82.20-S-0117S

10

Smontare la luce notturna con transistor nel rivestimento interno del tetto

TIPO 639.711/713
con CODICE VP9 (Versione di equipaggiamento "Fun")
TIPO 639.813
con CODICE ZK7 (Versione di equipaggiamento MARCO POLO)

AR82.20-S-1140S

11

Smontare la luce nel rivestimento posteriore apertura tetto sollevabile

TIPO 639.713/813
con CODICE ZK0 (Tetto sollevabile elettroidraulico)
TIPO 639.713/813
con CODICE ZK9 (Tetto sollevabile)

AR82.20-S-1130S

12

Smontare la copertura (5)

TIPO 639 tranne CODICE W65 (Portellone posteriore)

13

Smontare la luce del bagagliaio (E18/1)

AR82.20-S-0118S

14

Smontare l'indicatore di distanza PARKTRONIC nel vano posteriore

TIPO 636, 639.7/8 con CODICE EZ8 (PARKTRONIC) TIPO 639.6 con CODICE EZ8 (PARKTRONIC) tranne CODICE D50 (Parete divisoria passante) tranne CODICE D53 (Parete divisoria passante con finestrino)

AR54.65-S-0007S

15

Smontare i ganci rete bagagli (2) dal montante D

 A tal fine svitare le viti e i ganci rete bagagli (2).

 Vite gancio rete portaoggetti sul tetto

*BA68.00-N-1004-01A

16

Smontare il rivestimento dal montante B sinistro e destro

AR68.30-S-4700S

 Smontare solo il rivestimento superiore dal montante B.

17

Smontare il rivestimento dal montante C sinistro e destro

TIPO 636, 639.7/8 TIPO 639.6 con CODICE V23 (Rivestimento interno equipaggiamento di categoria superiore) TIPO 639.6 con CODICE VA6 (Fiancata rivestimento completo)

AR68.30-S-4490S

18

Smontare il rivestimento centina C

TIPO 636, 639.7/8 con CODICE D24 (Tetto scorrevole/sollevabile in vetro elettrico nel vano passeggeri)

AR68.30-S-1683S

19

Smontare il rivestimento dal montante D sinistro e destro

TIPO 636, 639.7/8 TIPO 639.6 con CODICE V23 (Rivestimento interno equipaggiamento di categoria superiore) TIPO 639.6 con CODICE VA6 (Fiancata rivestimento completo)

AR68.30-S-4495S

20

Montare l'intelaiatura di tenuta della porta posteriore in alto

 Smontare l'intelaiatura di tenuta della porta fino a poter accedere al rivestimento interno del tetto (4).

21

Staccare il rivestimento interno del tetto (4) dal tetto e smontarlo all'indietro

 Con l'aiuto di una seconda persona, smontare i fasci di cavi elettrici dal rivestimento del tetto (4).

 Montaggio: Farsi aiutare da una seconda persona e prestare attenzione al posizionamento corretto del rivestimento interno del tetto (4).

22

Preparare il rivestimento interno del tetto (4) per il montaggio della maniglia di sostegno (3)

Solo in caso di sostituzione del rivestimento del tetto (4).

AR68.30-S-4300-01S

 Attrezzo reperibile in commercio:
Gattuccio per carrozzeria

23

Adattare il nuovo rivestimento interno del tetto (4)

Solo in caso di sostituzione del rivestimento del tetto (4).

 A seconda della variante di equipaggiamento o degli accessori, il nuovo rivestimento interno del tetto (4) deve essere previsto con tagli supplementari.



Controllare

24

Verificare il corretto alloggiamento dei listelli di fissaggio sul rivestimento del tetto (4)

 Fissare i listelli di fissaggio allentati al rivestimento del tetto (4) con dell'adesivo a caldo.
Attrezzo reperibile in commercio:
Pistola di incollaggio a caldo

25

Verificare il corretto alloggiamento delle chiusure a velcro sui listelli di fissaggio

 Incollare le chiusure a velcro staccate sui listelli di fissaggio.

Primer Scotch 3M 4297

*BR00.45-Z-1030-02A

26

Montaggio in successione inversa



Controllare

27

Eseguire il controllo del funzionamento dei componenti elettrici

 Equipaggiamento interno - Generalità

Numero

Denominazione

TIPO 636

TIPO 639.601/ 603/605/701/703/ 705/711/713

BA68.00-N-1004-01A

Vite gancio rete portaoggetti sul tetto

M516

Nm

3

3

M616

Nm

8

8

 Equipaggiamento interno - Generalità

Numero

Denominazione

TIPO 639.811/ 813/815

BA68.00-N-1004-01A

Vite gancio rete portaoggetti sul tetto

M516

Nm

3

M616

Nm

8

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1030-02A

Primer Scotch 3M 4297

A 004 989 29 71
