Smontare, montare il rivestimento del montante B

AR68.30-P-4705MFA

Smontare, montare il rivestimento del montante B

27.06.2019

Tipo

118, 177, 247

Avvertenze di modifica

02.04.2019

Smontare la copertura posteriore della guida di scorrimento del sedile esterna.

Fase di lavoro 2.

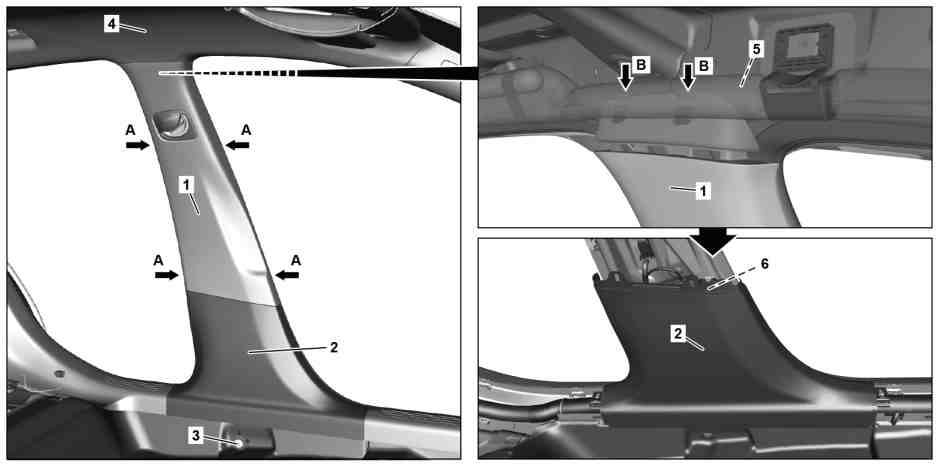

Illustrazione riferita al tipo 177.0

1

Rivestimento superiore montante B

4

Rivestimento interno del tetto

2

Rivestimento inferiore montante B

5

Windowbag

3

Vite

6

Clip di fissaggio

 Avviso

Pericolo di lesioni durante gli interventi di controllo e di regolazione correlati a componenti pirotecnici

Non esporre i componenti pirotecnici a temperature superiori a 100 °C / 212 °F. In caso di lavori su questi componenti, interrompere l'alimentazione di corrente.

AS91.00-Z-0008-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

 Avviso

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Avvertenza tecnica

Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A

Avvertenze, valutazioni e prescrizioni di legge relative all'esecuzione di lavori su componenti pirotecnici e al trattamento e alla conservazione di componenti pirotecnici

AH91.00-Z-0000-10A

Avvertenze relative ai componenti rilevanti per la sicurezza

AH00.00-Z-0019-01A

 

Smontare, montare

1

Staccare il paraspigoli nell'area di lavoro.

2

Smontare la copertura posteriore della guida di scorrimento del sedile esterna.

Tipo 247

 Non danneggiare i ganci d'arresto.

 Montaggio: Prestare attenzione al corretto posizionamento della copertura.

3

Svitare la vite (3) del punto di fissaggio della cintura lato anteriore.

 Vite fissaggio terminale della cintura lato anteriore

*BA91.40-P-1003-01X

4

Sganciare il rivestimento superiore montante B (1) sui punti indicati dalle frecce (A).

5

Sollevare lievemente il rivestimento del tetto (4) dal rivestimento superiore del montante B (1) ed estrarre il rivestimento superiore del montante B (1) dal rivestimento del tetto (4) e dall'apertura nella carrozzeria (frecce B).


Eseguire i lavori sul rivestimento del tetto (4) con cautela.
Altrimenti il windowbag (5) viene danneggiato.


Sollevare il rivestimento del tetto (4) con cautela dal rivestimento superiore del montante B (1).
In caso contrario il rivestimento del tetto (4) viene danneggiato.

6

Estrarre la cintura di sicurezza dal rivestimento superiore del montante B (1) e smontare il rivestimento superiore del montante B (1).

7

Smontare la modanatura di accesso anteriore.

AR68.30-P-4101MFA

8

Staccare il rivestimento interno della fiancata nel vano posteriore in corrispondenza del rivestimento inferiore del montante B (2).

Tipo 247.6

AR68.30-P-4780MFX

Tipo 118.3, 177.1/9, 247.0

AR68.30-P-4780MFV

Tipo 177.0

AR68.30-P-4780MFA

9

Sganciare la clip di fissaggio (6).

10

Smontare verso l'alto il rivestimento inferiore montante B (2).



Controllare

11

Controllare la clip di fissaggio (6) del rivestimento inferiore montante B (2).

Se la clip di fissaggio (6) è danneggiata



sostituire la clip di fissaggio (6).

12

Controllare il corretto posizionamento delle clip di fissaggio del rivestimento superiore del montante B (1) e la presenza di danneggiamenti.

Se le clip di fissaggio sono danneggiate,



sostituire le clip di fissaggio.

13

Montaggio in successione inversa.

 Cinture di sicurezza/pretensionatori

Numero

Denominazione

Tipo 118

Tipo 177

BA91.40-P-1003-01X

Vite fissaggio terminale della cintura lato anteriore

Nm

35

35

 Cinture di sicurezza/pretensionatori

Numero

Denominazione

Tipo 247

BA91.40-P-1003-01X

Vite fissaggio terminale della cintura lato anteriore

Nm

35
