Smontare, montare il rivestimento anteriore del bagagliaio

AR68.30-P-4602RGR

Smontare, montare il rivestimento anteriore del bagagliaio

12.01.2017

Tipo

190.4

1

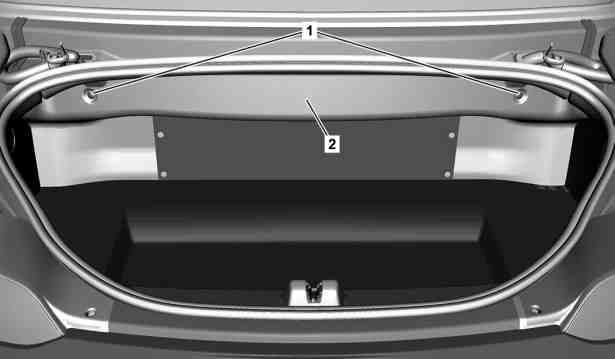

Clip di fissaggio

2

Rivestimento del bagagliaio lato anteriore



Avvertenze relative al sistema di sensori per apertura/chiusura cofano bagagli

AH80.61-P-0001-01A

 

Smontare, montare

1

Rimuovere il parabordo nell'area di lavoro

2

Smontare il rivestimento sul pianale del bagagliaio

AR68.30-P-4820RGR

3

Sganciare le clip di fissaggio (1)

 Dispositivo di sgancio

*452589016300

4

Estrarre il rivestimento anteriore del bagagliaio (2)

 Montaggio: È necessario prestare attenzione al posizionamento corretto nella zona del rivestimento laterale del bagagliaio.

5

Montaggio in successione inversa
