Smontare, montare il rivestimento del pavimento bagagliaio

AR68.30-P-4820RGR

Smontare, montare il rivestimento del pavimento bagagliaio

11.01.2017

Tipo

190.4

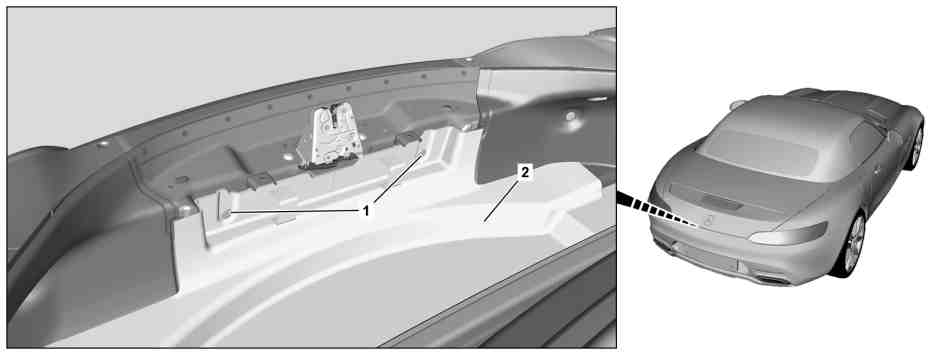

1

Clip di fissaggio

2

Pianale del bagagliaio



Avvertenze relative al sistema di sensori per apertura/chiusura cofano bagagli

AH80.61-P-0001-01A

 

Smontare, montare

1

Rimuovere il parabordo nell'area di lavoro

2

Smontare il rivestimento della parte posteriore centrale

AR68.30-P-4785RG

3

Togliere il triangolo di emergenza

4

Sganciare le clip di fissaggio (1) ed estrarre il rivestimento pianale del bagagliaio (2)

 Dispositivo di sgancio

*452589016300

5

Montaggio in successione inversa
