Preparare per il montaggio il rivestimento del tetto

AR68.30-P-4305-16FRX

Preparare per il montaggio il rivestimento del tetto

Avvertenze relative ai componenti rilevanti per la sicurezza

AH00.00-Z-0019-01A

Tipo

290

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1144-02A

Rotolo di nastro adesivo, nastro Tesa tessuto non tessuto, 50 metri, larghezza 50 mm

A 008 989 50 85 09

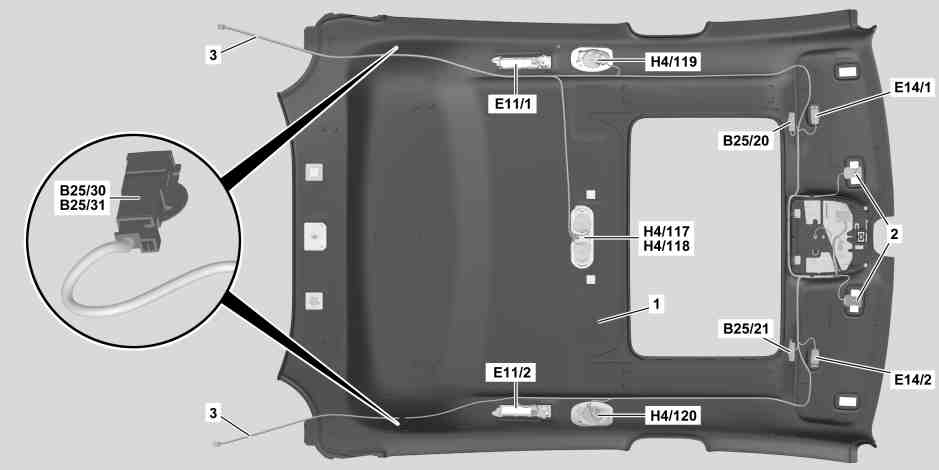

Illustrazione riferita al codice 414 (tetto scorrevole), con codice 811 (Advanced Sound System) e con codice 97B (riduzione del rumore del motore tramite altoparlanti)

1

Rivestimento interno del tetto

E11/2

Plafoniera vano posteriore, lato destro

2

Supporto aletta parasole

E14/1

Luce specchietto aletta parasole, lato sinistro

3

Fascio di cavi elettrici

E14/2

Luce specchietto aletta parasole, lato destro

B25/20

Microfono impianto vivavoce lato conducente

H4/117

Altoparlante mid-range Center lato posteriore centrale sinistro (sound 3D)

B25/21

Microfono impianto viva voce lato passeggero anteriore

H4/118

Altoparlante mid-range Center lato posteriore centrale destro (3DSound)

B25/30

Microfono compensazione attiva del rumore del motore vano posteriore lato sinistro

H4/119

Altoparlante mid-range Center al centro lato sinistro (suono 3D)

B25/31

Microfono compensazione attiva del rumore del motore vano posteriore lato destro

H4/120

Altoparlante mid-range Center al centro lato destro (suono 3D)

E11/1

Plafoniera vano posteriore, lato sinistro

1

Rimuovere il supporto dell'aletta parasole (2) dal vecchio rivestimento del tetto (1).

 Non staccare i connettori a spina elettrici.

2

Staccare i connettori a spina elettrici e smontare le luci specchietto aletta parasole (E14/1, E14/2) dal vecchio rivestimento del tetto (1).

3

Staccare i connettori a spina elettrici e smontare le luci dell’abitacolo vano posteriore (E11/1, E11/2) dal vecchio rivestimento del tetto (1).

4

Staccare i connettori a spina elettrici e smontare i microfoni impianto vivavoce (B25/20, B25/21) dal vecchio rivestimento del tetto (1).

5

Tipo 290
con codice 97B (Riduzione dei rumori del motore tramite altoparlanti)
Staccare i connettori a spina elettrici e smontare i microfoni compensazione attiva del rumore del motore (B25/30, B25/31) dal vecchio rivestimento del tetto (1).

6

Tipo 290
con codice 811 (Advanced Sound System)
Staccare i connettori a spina elettrici e smontare il midrange Center posteriore centrale (3D-Sound) (H4/117, H4/118) dal vecchio rivestimento del tetto (1).

7

Tipo 290
con codice 811 (Advanced Sound System)
Staccare i connettori a spina elettrici e smontare il midrange Center centrale (3D-Sound) (H4/119, H4/120) dal vecchio rivestimento del tetto (1).

8

Mettere allo scoperto e smontare il fascio di cavi elettrici (3) dal vecchio rivestimento del tetto (1).

 Montaggio: Fissare il fascio di cavi elettrici (3) con nastro adesivo.

 Prestare attenzione alla posa dei cavi.

9

Montare le parti applicate in successione inversa sul nuovo rivestimento interno del tetto (1).

10

Tipo 290
con codice 460 (Versione per il Canada)
Tipo 290
con codice 494 (Versione per gli USA)
Montare nuove insonorizzazioni sul nuovo rivestimento del tetto (1).

 Acquisire la posizione di montaggio e il numero delle insonorizzazioni dal vecchio rivestimento del tetto (1).
