Materiale per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1071-02A | Nastro adesivo a rullo, nastro Tesa grigio, 50 metri 0,3X50, 236 mm | A 001 989 17 85 |

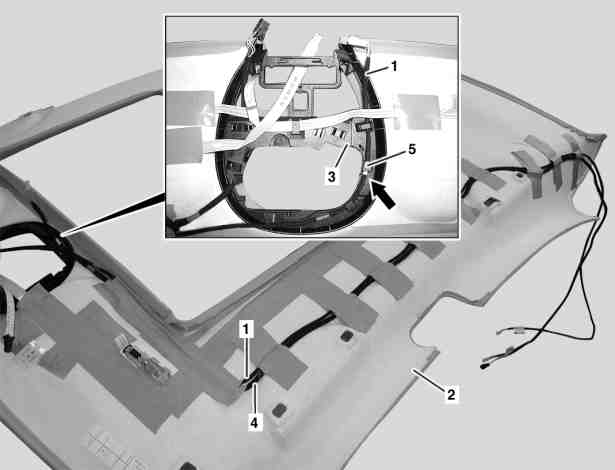

P68.30-3073-06
Illustrazione riferita al codice (414) Tetto scorrevole-sollevabile in cristallo
1 Posare il fascio di cavi del microfono soundsystem (1) partendo dal telaio di fissaggio dell'unità di comando sul tetto (3) come illustrato nella figura.
Il fascio di cavi microfono soundsystem (1) aderisce sull'intera lunghezza direttamente al fascio di cavi dell'unità di comando sul tetto (4).
Il fascio di cavi microfono soundsystem (1) è provvisto di un segno bianco (freccia). Questo segno (freccia) deve trovarsi sulla linguetta di fissaggio (5) sul telaio di fissaggio dell'unità di comando sul tetto (3) come illustrato nella figura.
2 Fissare il fascio di cavi del microfono soundsystem (1) con delle strisce di nastro adesivo lunghe ca. 10 cm sul rivestimento del tetto (2).
Le strisce di nastro adesivo devono trovarsi ad una distanza di ca. 12 cm dal profilo esterno sinistro del rivestimento del tetto (2). Altrimenti in caso di incidente sussiste il pericolo che venga compromesso il funzionamento del windowbag sinistro.
Applicare saldamente le strisce di nastro adesivo altrimenti il fascio di cavi del microfono soundsystem (1) potrebbe staccarsi dal rivestimento del tetto (2).
Applicare le strisce di nastro autoadesivo su quelle del fissaggio del fascio di cavi dell'unità di comando sul tetto (4).
