Smontare, montare il rivestimento del tetto

AR68.30-P-4300MFD

Smontare, montare il rivestimento del tetto

22.11.2019

Tipo

118.6

Avvertenze di modifica

18.11.2019

Fasi di lavoro aggiunti.

Fasi di lavoro 2, 11.1, 15, 16, 19.

06.06.2019

Trasferire il microfono impianto vivavoce vano posteriore lato sinistro (B25/32) e il microfono impianto vivavoce vano posteriore lato destro(B25/33).

Fasi di lavoro 7, 8.

AR68.30-P-4305-16MFA

06.06.2019

Trasferire la plafoniera vano di carico al centro (E15/4).

Fase di lavoro 10.

AR68.30-P-4305-16MFA

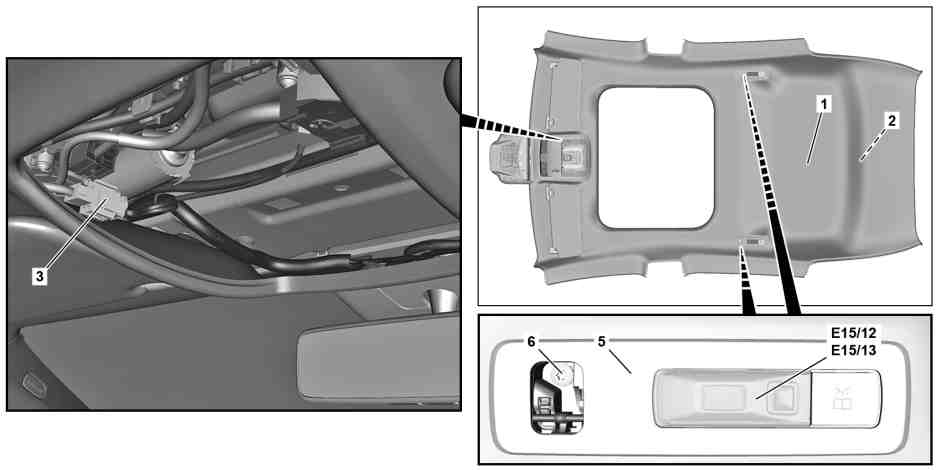

Illustrazione riferita al tipo 118.6 con codice 413 (Tetto panoramico)

1

Rivestimento interno del tetto

6

Vite

2

Guida

E15/12

Luce dell'abitacolo/spot di lettura vano posteriore lato sinistro

3

Connettore a spina elettrico

E15/13

Luce dell'abitacolo/spot di lettura vano posteriore lato destro

5

Gancio appendiabiti

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenze relative ai componenti rilevanti per la sicurezza

AH00.00-Z-0019-01A

 

Smontare, montare

1

Smontare i sedili anteriori.

AR91.10-P-1000MFA

2

Smontare la consolle centrale.

AR68.20-P-2000MFA

3

Smontare le alette parasole.

AR68.60-P-5480MFA

4

Smontare la centralina di comando unità di comando sul tetto (N70).

AR82.20-P-1000MFA

5

Sbloccare e staccare il connettore a spina elettrico (3) posto sopra la centralina di comando unità di comando sul tetto (N70).

6

Smontare la copertura sul retrovisore interno (A67).

AR68.40-P-0001MFA

7

Smontare i rivestimenti dai montanti A.

AR68.30-P-4050MFA

8

Smontare i rivestimenti del montante B in alto.

AR68.30-P-4705MFA

9

Smontare i rivestimenti del montante C.

AR68.30-P-4498MFD

10

Smontare le maniglie di sostegno sul tetto.

Tipo 118.6
tranne codice 413 (Tetto scorrevole panoramico/tetto panoramico in vetro)

AR68.30-P-4330MFA

11.1

Svitare le viti (6) e smontare i ganci appendiabiti (5).

Tipo 118.6
tranne codice U62 (Pacchetto luci e visibilità)

11.2

Svitare le viti (6) dei ganci appendiabiti (5), smontare i ganci appendiabiti (5) quanto basta ad accedere ai connettori a spina elettrici della luce abitacolo/spot di lettura vano posteriore sinistro o destro (E15/12 o E15/13).

Tipo 118.6
con codice U62 (Pacchetto luci e visibilità)


Non sollecitare a trazione, schiacciare o piegare i cavi elettrici.
Ciò causa danneggiamenti ai cavi elettrici e può compromettere la loro funzione.

12

Sbloccare e staccare i connettori a spina elettrici della luce abitacolo/spot di lettura vano posteriore sinistro o destro (E15/12 o E15/13).

Tipo 118.6
con codice U62 (Pacchetto luci e visibilità)

13

Abbassare con cautela il rivestimento del tetto (1) sul lato anteriore.

 È necessario l'aiuto di una seconda persona.

14

Tirare con cautela verso il basso il rivestimento del tetto (1) sul tetto scorrevole panoramico.

Tipo 118.6
con codice 413 (Tetto scorrevole panoramico/tetto panoramico in vetro)

 È necessario l'aiuto di una seconda persona.

15

Staccare gli alloggiamenti per la rete per bagagli dai supporti.

Tipo 118.6
con codice U40 (Rete di sicurezza per copertura vano bagagli)

16

Sganciare le chiusure a velcro del rivestimento del tetto (1).

 Le chiusure a velcro sono sul rivestimento del tetto (1) al centro e sul lato posteriore.

 È necessario l'aiuto di una seconda persona.

17

Estrarre verso il basso il rivestimento del tetto (1) nella zona posteriore dalla guida (2).

 È necessario l'aiuto di una seconda persona.

18

Smontare il rivestimento del tetto (1) attraverso la porta anteriore.


Non piegare o piegare eccessivamente il rivestimento interno del tetto (1).
In caso contrario il rivestimento del tetto (1) può lacerarsi e rompersi.

 È necessario l'aiuto di una seconda persona.

19

Preparare per il montaggio il nuovo rivestimento interno del tetto (1).

In caso di sostituzione del rivestimento del tetto (1).

AR68.30-P-4305-16MFA

Rotolo di nastro adesivo, nastro Tesa tessuto non tessuto, 50 metri, larghezza 50 mm

*BR00.45-Z-1144-02A

20

Montaggio in successione inversa.

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1144-02A

Rotolo di nastro adesivo, nastro Tesa tessuto non tessuto, 50 metri, larghezza 50 mm

A 008 989 50 85 09
