Smontare, montare il rivestimento sul montante A

Tipo ar · tema 68.30 · versione 0100 · 2018-09-17

Valido per: Tipo 167

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 167

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 167

AR68.30-P-4050ME

Smontare, montare il rivestimento sul montante A

31.08.2018

Tipo

167

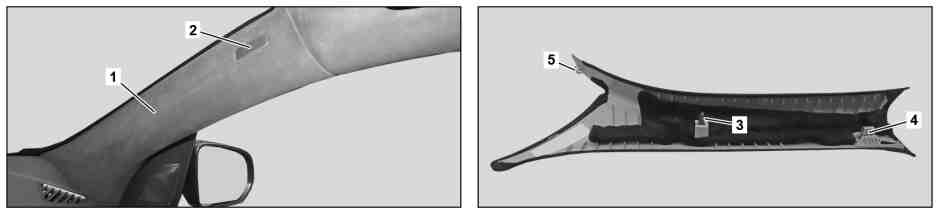

Smontare, montare il rivestimento sul montante A

P68.30-4101-07

1

Rivestimento sul montante A

4

Clip di fissaggio

2

Copertura

5

Nasello di fermo

3

Clip di fissaggio

Avvertenze relative ai componenti rilevanti per la sicurezza

AH00.00-Z-0019-01A

Smontare, montare

1

Sganciare la copertura (2).

Cuneo longitudinale

*115589035900

2

Sganciare il rivestimento sul montante A (1) dalle clip di fissaggio (3, 4) e dai morsetti di sostegno (5) e ruotarlo in alto leggermente verso l’interno.

Montaggio: Prestare attenzione al posizionamento corretto del paraspigoli per il rivestimento sul montante A (1).

Cuneo longitudinale

*115589035900

3

Allentare il nasello di fermo (5), estrarre all’indietro verso l’alto e rimuovere il rivestimento sul montante A (1) dalla plancia portastrumenti.

Cuneo longitudinale

*115589035900

4

Montaggio in successione inversa.

Smontare, montare il rivestimento sul montante A

115 589 03 59 00

Cuneo longitudinale
