Smontare, montare il rivestimento sul montante A
Tipo ar · tema 68.30 · versione 0103 · 2019-09-19
Valido per: Tipo 220.175/176/178 con codice Z04 (blindatura leggera) Tipo 220.175/176/178 con codice Z07 (Blindatura B7 con versione blindata)
Collocazione
Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 220 (modelli 175, 176, 178)
EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 220 (modelli 175, 176, 178)
AR68.30-P-4050MC
| Smontare, montare il rivestimento sul montante A
| 19.09.2019
|
Tipo
| 220.175/176/178
|
|
| con codice Z04 (blindatura leggera)
|
Tipo
| 220.175/176/178
|
|
| con codice Z07 (Blindatura B7 con versione blindata)
|

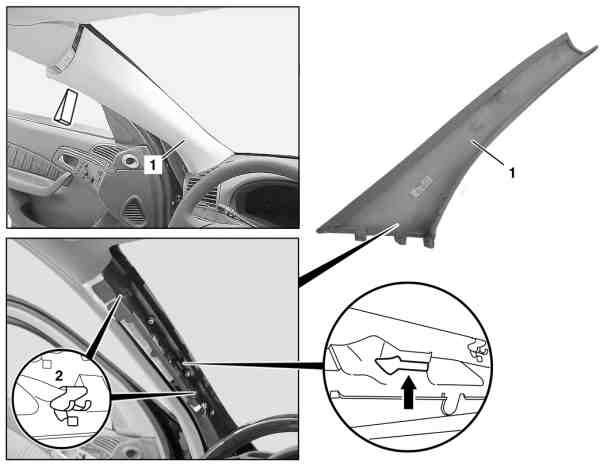

1
| Rivestimento montante A
|
2
| Graffetta di fissaggio
|
| Smontare, montare
|
|
|
1
| Sfilare il proteggispigoli nel settore del rivestimento del montante A (1)
|
|
|
2
| Estrarre il rivestimento del montante A (1) con il cuneo di montaggio dei morsetti di fissaggio (2)
| cuneo di montaggio
| *110589035900
|
3
| Estrarre il rivestimento del montante A (1) verso l'alto dalla guida (freccia) e dal cruscotto
|
|
|
4
| Montaggio in successione inversa
|
|
|
