AR68.30-P-1055PA | Sostituire parzialmente il rivestimento del portellone posteriore | 17.10.02 |
TIPO 203.2
P68.30-2621-09
1 Rivestimento laterale
2 Copertura serratura posteriore
5 Punti di saldatura
7 Viti autofilettanti
3 Rivestimento in basso
4 Saldature

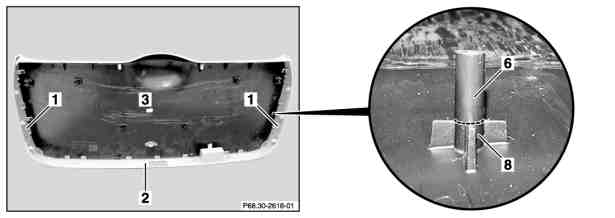

P68.30-2652-04
1 Rivestimento laterale
2 Copertura serratura posteriore
3 Rivestimento in basso
6 Spine
8 Zoccolo
| Smontare | ||
1 | Smontare il rivestimento dal portellone posteriore | ||
| Scomporre | ||
2 | Fresare le saldature (4) | ||
3.1 | Fresare i punti di saldatura (5) | Necessario solo per la sostituzione di rivestimenti laterali (1) e del rivestimento in basso (3). | |
4 | A seconda del caso di riparazione, staccare, smontare il rivestimento laterale (1), la copertura della serratura posteriore (2) o il rivestimento in basso (3) | Il rivestimento in basso (3) può essere sostituito solo se sono stati prima smontati i rivestimenti laterali (1) e la copertura della serratura posteriore (2). | |
| Ricomporre | ||
5.1 | Tagliare le spine (6) sul pezzo nuovo sopra lo zoccolo | Necessario solo per la sostituzione del rivestimento in basso (3). | |
6 | Pulire i rivestimenti | ||
7 | A seconda del caso di riparazione, inserire il rivestimento laterale (1), la copertura della serratura posteriore (2) o il rivestimento in basso (3) | ||
8.1 | Avvitare le viti autofilettanti (7) con rosetta di appoggio negli zoccoli (8) | Necessario solo per la sostituzione di rivestimenti laterali (1) e del rivestimento in basso (3). | |
9 | Fondere le saldature (4) con il sadatoio | ||
| Montare | ||
10 | Montare il rivestimento sul portellone posteriore |
Documenti citati
- ar6830p1050pa Smontare, montare il rivestimento sul portellone posteriore
