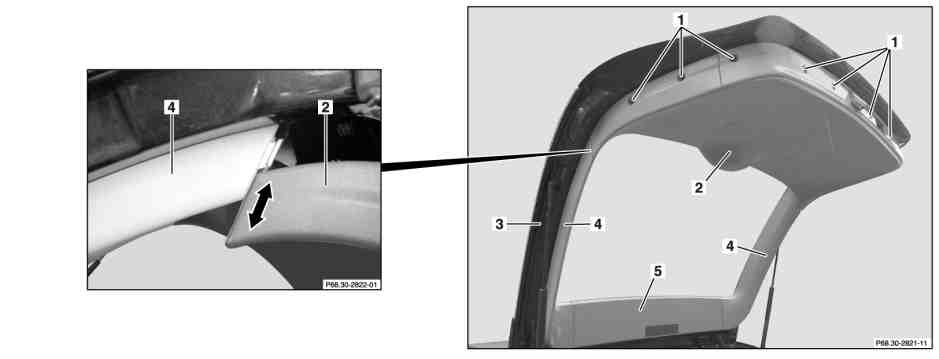

P68.30-2820-08
1 Tassello a vite
2 Rivestimento porta
5 Rivestimento superiore
3 Porta posteriore
4 Rivestimento laterale
| Smontaggio, montaggio | ||
1 | Aprire la porta della parete posteriore | ||
2 | Smontare il tassello a vite (1) | Montaggio: I tasselli a vite (1) danneggiati vanno sostituiti. | |
3 | Premere il rivestimento porta (2) | Estrarre il listello con cavità di presa dal posteriore posteriore (3). Spingere una mano tra il rivestimento della porta (2) e il portellone posteriore (3) e spingere esercitando pressione il rivestimento della porta (2). | |
4 | Estrarre il rivestimento della porta (2) dal rivestimento laterale (4) e appoggiarlo su una base d'appoggio idonea | ||
5 | Praticare un'apertura per lo sbloccaggio di emergenza nel rivestimento della porta (2) | Solo in caso di sostituzione del portellone posteriore (3) fino al n. di telaio F399557. | |
Avvitatrice/trapano a batteria gotis://G_58.0_01.1 | |||
Gattuccio per carrozzerie gotis://K_58.1_01.0 | |||
Rilevare la copertura per l'apertura a seconda dell'equipaggiamento del veicolo in EPC. | |||
6 | Spingere con cautela esercitando pressione il rivestimento laterale (4) sinistro e destro del portellone posteriore (3), sganciarlo e toglierlo dal rivestimento superiore (5) | Cuneo di montaggio | |
7 | Sganciare e togliere il rivestimento superiore (5) dal portellone posteriore (3) partendo dal basso | Cuneo di montaggio | |
8 | Sostituire parzialmente il rivestimento della porta (2) del portellone posteriore (3) | Se necessario. | |
9 | Montaggio in successione inversa |
110 589 03 59 00
Cuneo di montaggio
Documenti citati
- ar6830p105002pa Praticare l'apertura per lo sbloccaggio di emergenza portellone posteriore nel rivestimento della porta
- ar6830p1055pa Sostituire parzialmente il rivestimento del portellone posteriore
