Smontare, montare il rivestimento tetto posteriore

Tipo ar · tema 68.30 · versione 0100 · 2013-10-07

Valido per: TIPO 909.8

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 909 (modelli 8**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.32 Rivestimento del tetto — Serie 909 (modelli 8**)

AR68.30-D-7608F

Smontare, montare il rivestimento tetto posteriore

25.09.2013

TIPO

909.8

Smontare, montare il rivestimento tetto posteriore

D68.30-2447-09

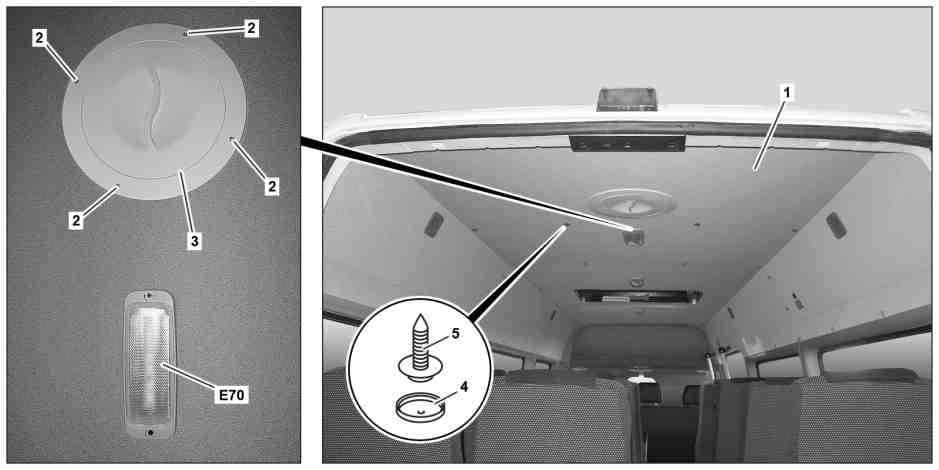

Illustrazione riferita al veicolo senza CODICE PJ6 (Pacchetto AIRCON autobus)

1

Rivestimento tetto posteriore

3

Sportello ventilatore sul tetto (senza CODICE PJ6 (Pacchetto AIRCON autobus))

5

Vite

2

Vite (senza CODICE PJ6 (Pacchetto AIRCON autobus))

4

Copertura

E70

Luce abitacolo, lato posteriore

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

Smontare, montare

1

Smontare i componenti del climatizzatore sul tetto che si trovano nell'abitacolo quanto basta per poter smontare il rivestimento interno del tetto lato posteriore (1)

TIPO 909.8
con CODICE PJ6 (Pacchetto AIRCON BUS)

Eseguire lo smontaggio e il montaggio secondo le indicazioni del produttore del climatizzatore sul tetto.

2

Svitare le viti (2)

TIPO 909.8
tranne CODICE PJ6 (Pacchetto AIRCON BUS)

3

Smontare lo sportello ventilatore sul tetto (3)

TIPO 909.8
tranne CODICE PJ6 (Pacchetto AIRCON BUS)

4

Smontare la barra di fissaggio dal tetto

TIPO 909.8
con CODICE UZ2 (Autobus MRT 17+1 sedili con corridoio centrale)
TIPO 909.8
con CODICE UZ3 (Autobus MRT 20+1 sedili con corridoio centrale)

AR68.70-D-0300F

5

Sganciare i cappucci (4) delle viti (5)

Il numero delle viti (5) dipende dalla versione del veicolo.

6

Svitare le viti (5)

È necessario l'aiuto di una seconda persona per reggere il rivestimento interno del tetto lato posteriore (1).

7

Con l'aiuto di una seconda persona abbassare il rivestimento interno del tetto (1) fino a poter accedere al connettore a spina elettrico sulla luce dell'abitacolo lato posteriore (E70)

8

Staccare il connettore a spina elettrico dalla luce dell'abitacolo lato posteriore (E70)

È necessario l'aiuto di una seconda persona per reggere il rivestimento interno del tetto lato posteriore (1).

9

Con l'aiuto di una seconda persona estrarre all'indietro dal veicolo il rivestimento interno del tetto lato posteriore (1)

10

Smontare la luce dell'abitacolo lato posteriore (E70) dal rivestimento interno del tetto lato posteriore (1)

In caso di sostituzione del rivestimento interno del tetto lato posteriore (1).

11

Montaggio in successione inversa
