Smontare, montare il rivestimento del montante B

AR68.30-D-4700F

Smontare, montare il rivestimento del montante B

13.5.15

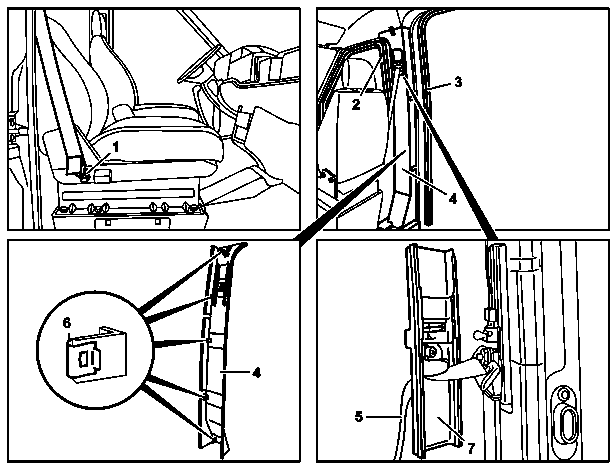

Tipo

909

2

Guarnizione porta

3

Guarnizione porta

4

Rivestimento

5

Cintura di sicurezza

6

Clip di fissaggio

7

Rivestimento dispositivo di regolazione altezza cintura

TIPO 909.8 con CODICE UZ1 (Autobus CORPORATE 16+1 sedili con corridoio centrale), lato sinistro del veicolo

4

Rivestimento



Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare la cintura di sicurezza (5) dal sedile

AR91.40-D-1030-01A

 Vite fissaggio terminale della cintura sul sedile

*BA91.40-N-1008-01B

2

Sfilare la guarnizione porta (2) dalla nervatura dell'apertura porta sul montante B

3

Sfilare la guarnizione porta (3) dalla nervatura dell'apertura porta sul montante B

4

Sganciare il rivestimento (4) dal montante B

 Montaggio: Smontare le clip di fissaggio restanti (6) nel montante B e fissarle al rivestimento (4).
Controllare le clip di fissaggio (6) ed eventualmente sostituirle.

 Montaggio: Posizionare il rivestimento (4) sotto il rivestimento del pianale.

5

Tagliare la guarnizione (frecce) con una lama affilata

Tipo 909.8
con codice UZ1 (Autobus CORPORATE 16+1 sedili con corridoio centrale)
In caso di smontaggio del rivestimento sinistro (4).

 Montaggio: Sostituire la guarnizione (frecce).

Sigillante 221, 310 ml DBL 6069.20

*BR00.45-Z-1013-02A

6

Tirare verso l'alto quanto più possibile il rivestimento sinistro (4) e staccare l'elemento parziale inferiore del rivestimento (4) al di sotto della copertura (frecce)

Tipo 909.8
con codice UZ1 (Autobus CORPORATE 16+1 sedili con corridoio centrale)
In caso di smontaggio del rivestimento sinistro (4).

 Scegliere la tranciatura in modo che dopo il montaggio essa non sia più visibile.

 Montaggio: In caso di sostituzione del rivestimento sinistro (4), accorciare in modo corrispondente il rivestimento (4) nel settore inferiore. Scegliere la tranciatura in modo che dopo il montaggio essa non sia più visibile.

7

Smontare il rivestimento (4) e far passare la cintura di sicurezza (5) attraverso il rivestimento (4)

8

Rimuovere l'elemento parziale staccato del rivestimento sinistro (4) dalla pedana

Tipo 909.8
con codice UZ1 (Autobus CORPORATE 16+1 sedili con corridoio centrale)
In caso di smontaggio del rivestimento sinistro (4).

9

Rimuovere il rivestimento del dispositivo di regolazione altezza cintura (7) dal dispositivo di regolazione altezza cintura e far passare la cintura di sicurezza (5) attraverso il rivestimento dispositivo di regolazione altezza cintura (7)

 Montaggio: Posizionare il dispositivo di trascinamento del rivestimento dispositivo di regolazione altezza cintura (7) sullo sbloccaggio del dispositivo di regolazione altezza cintura.

10

Montaggio in successione inversa

11

Eseguire il controllo del funzionamento del dispositivo di regolazione altezza cintura

 Cinture di sicurezza/pretensionatori

Numero

Denominazione

Tipo 909

BA91.40-N-1008-01B

Vite fissaggio terminale della cintura sul sedile

Nm

37

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1013-02A

Sigillante 221, 310 ml DBL 6069.20

A 001 989 64 20
