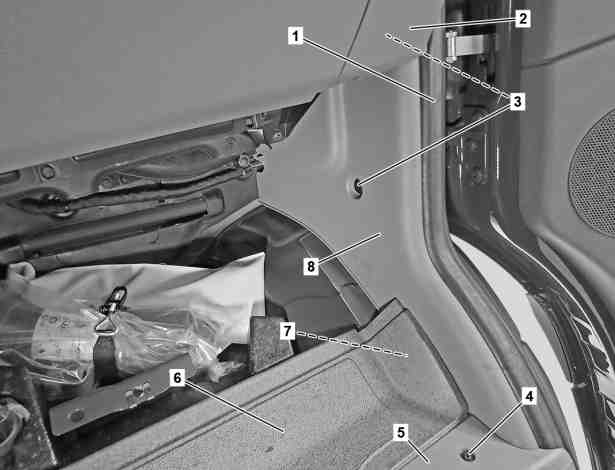

Illustrazione riferita alla copertura smontata per gli attrezzo di bordo |
1 | Paraspigoli |
2 | Rivestimento sotto il diffusore di ventilazione |
3 | Tassello ad espansione |
4 | Vite |
5 | Copertura sullo scalino di accesso |
6 | Rivestimento del pianale lato passeggero |
7 | Vite |
8 | Rivestimento |
D68.30-2463-06
| Smontare, montare | ||
1 | Smontare la copertura per gli attrezzi di bordo | ||
2 | Staccare il parabordi (1) in corrispondenza del rivestimento (8) | Montaggio: Fare attenzione al posizionamento corretto del parabordi (1). | |
3 | Smontare il rivestimento sotto il diffusore di ventilazione (2) | ||
4 | Svitare la vite (4) della copertura sullo scalino di accesso (5) | ||
5 | Smontare il tassello ad espansione (3) | ||
6 | Rivoltare all'indietro il rivestimento del pianale lato passeggero anteriore (6) | ||
7 | Svitare la vite (7) | ||
8 | Smontare il rivestimento (8) | ||
9 | Montaggio in successione inversa |
