Smontare, montare il rivestimento del telaio del finestrino tra il finestrino lato anteriore e il finestrino al centro sulla fiancata

AR68.30-D-0027TSR

Smontare, montare il rivestimento del telaio del finestrino tra il finestrino lato anteriore e il finestrino al centro sulla fiancata

12.02.2019

Tipo

907.6/7

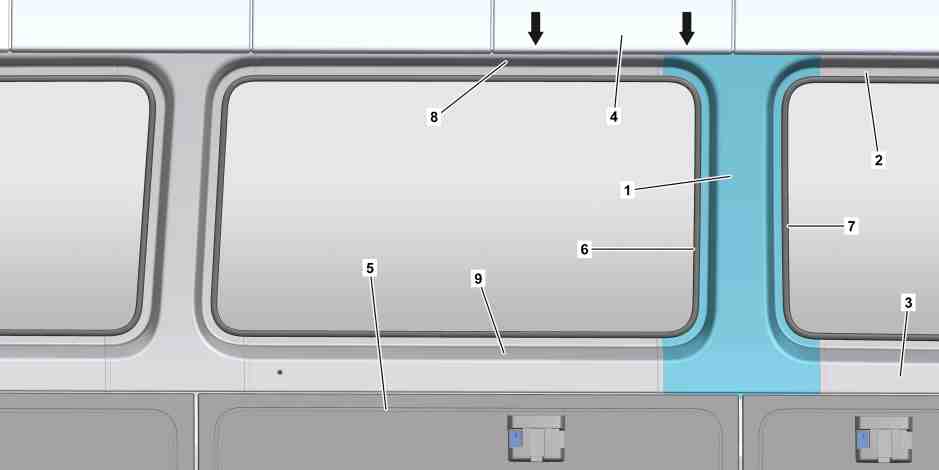

Illustrazione riferita al tipo 907.7 sul lato sinistro del veicolo con codice IR6 (Passo 4325 mm, sbalzo 1615 mm) con codice V21 (Rivestimento Luxus), con codice UD6 (Sedili vano passeggeri 4° divanetto 3a fila) e tranne codice T19 (Porta scorrevole sinistra) con panche dei passeggeri anteriori smontate

1

Cornice finestrino

6

Paraspigoli

2

Cornice finestrino

7

Paraspigoli

3

Cornice finestrino

8

Cornice finestrino

4

Rivestimento interno del tetto

9

Cornice finestrino

5

Rivestimento fiancata

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare il rivestimento del telaio del finestrino (2).

AR68.30-D-0021TSR

2

Smontare il rivestimento del telaio del finestrino (3).

AR68.30-D-0022TSR

3

Staccare dalla fiancata il rivestimento del tetto (4) sulle linguette di fissaggio (frecce) in corrispondenza del finestrino centrale.

4

Staccare il rivestimento interno della fiancata (5) in corrispondenza del rivestimento del telaio del finestrino (1).

Tipo 907.6/7
con codice IR6 (Passo 4325 mm, sbalzo 1615 mm)
Tipo 907.6/7
con codice IR7 (Passo 4325 mm, sbalzo 2015 mm)

AR68.30-D-1211TSR

5

Staccare i paraspigoli (6, 7) in corrispondenza del rivestimento del telaio del finestrino (1).

6

Sollevare il rivestimento del telaio del finestrino (1), fare leva e toglierlo.

 Montaggio: Prestare attenzione che i rivestimenti del telaio del finestrino (8, 9) si sovrappongano al rivestimento del telaio del finestrino (1).

 Il rivestimento del telaio del finestrino (1) è incollato alla fiancata con nastro adesivo.

 Cuneo longitudinale

*115589035900

7

Togliere i residui di nastro adesivo con un attrezzo idoneo dalla fiancata.

Detergente

*BR00.45-Z-1025-04A

8

Togliere i residui di nastro adesivo con un attrezzo idoneo dal rivestimento del telaio del finestrino (1).

In caso di riutilizzo del rivestimento del telaio del finestrino (1).

Detergente

*BR00.45-Z-1025-04A

9

Applicare nuove strisce di nastro adesivo sul rivestimento del telaio del finestrino (1).

In caso di riutilizzo del rivestimento del telaio del finestrino (1).


Prestare attenzione che le strisce di nastro adesivo vengano posizionate nello stesso punto delle strisce precedentemente rimosse.
Altrimenti potrebbero verificarsi problemi di aderenza.

Nastro biadesivo con schiuma in polietilene Scotch-Mount 9528

*BR00.45-Z-1197-02A

10

Montaggio in successione inversa

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1025-04A

Detergente

A 005 989 19 71

BR00.45-Z-1197-02A

Nastro biadesivo con schiuma in polietilene Scotch-Mount 9528

3M Deutschland GmbH
https://www.3m.com
