Smontare, montare il rivestimento inferiore del telaio del finestrino per il finestrino lato anteriore sulla fiancata

AR68.30-D-0022TSR

Smontare, montare il rivestimento inferiore del telaio del finestrino per il finestrino lato anteriore sulla fiancata

12.02.2019

Tipo

907.6/7

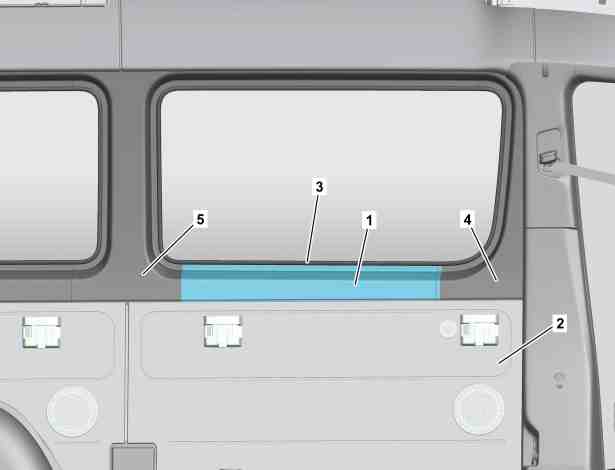

Illustrazione riferita al tipo 907.7 sul lato sinistro del veicolo con codice IR4 (Passo 3665 mm), con codice V21 (Rivestimento Luxus), con codice EL9 (Impianto altoparlanti a 2 vie lato anteriore e posteriore) e tranne codice T19 (Porta scorrevole lato sinistro) con panche dei passeggeri anteriori smontate

1

Cornice finestrino

2

Rivestimento fiancata

3

Paraspigoli

4

Cornice finestrino

5

Cornice finestrino

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Staccare il rivestimento interno della fiancata (2) in corrispondenza del rivestimento del telaio del finestrino (1).

AR68.30-D-1209TSR

2

Staccare il paraspigoli (3) in corrispondenza del rivestimento del telaio del finestrino (1).

3

Sollevare il rivestimento del telaio del finestrino (1), fare leva e toglierlo.

 Montaggio: Prestare attenzione che il rivestimento del telaio del finestrino (1) si sovrapponga ai rivestimenti del telaio del finestrino (4, 5) e sia centrato.

 Il rivestimento del telaio del finestrino (1) è incollato alla fiancata con nastro adesivo.

 Cuneo longitudinale

*115589035900

4

Togliere i residui di nastro adesivo con un attrezzo idoneo dalla fiancata.

Detergente

*BR00.45-Z-1025-04A

5

Togliere i residui di nastro adesivo con un attrezzo idoneo dal rivestimento del telaio del finestrino (1).

In caso di riutilizzo del rivestimento del telaio del finestrino (1).

Detergente

*BR00.45-Z-1025-04A

6

Applicare nuove strisce di nastro adesivo sul rivestimento del telaio del finestrino (1).

In caso di riutilizzo del rivestimento del telaio del finestrino (1).


Prestare attenzione che le strisce di nastro adesivo vengano posizionate nello stesso punto delle strisce precedentemente rimosse.
Altrimenti potrebbero verificarsi problemi di aderenza.

Nastro biadesivo con schiuma in polietilene Scotch-Mount 9528

*BR00.45-Z-1197-02A

7

Montaggio in successione inversa

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1025-04A

Detergente

A 005 989 19 71

BR00.45-Z-1197-02A

Nastro biadesivo con schiuma in polietilene Scotch-Mount 9528

3M Deutschland GmbH
https://www.3m.com
