Smontare, montare il rivestimento centrale posteriore del tetto

AR68.30-A-7612TSL

Smontare, montare il rivestimento centrale posteriore del tetto

13.06.2019

Tipo

907.8

2

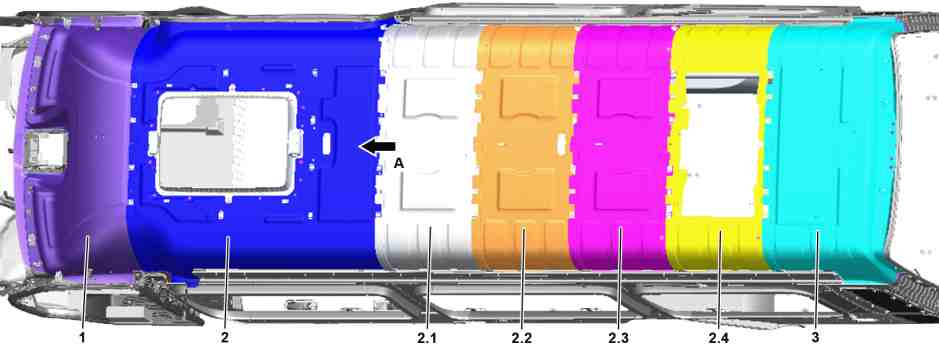

Rivestimento del tetto al centro

2.3

Segmento parziale rivestimento del tetto al centro lato posteriore

2.1

Segmento parziale rivestimento del tetto al centro lato posteriore

2.4

Segmento parziale rivestimento del tetto al centro lato posteriore

2.2

Segmento parziale rivestimento del tetto al centro lato posteriore

2.1

Segmento parziale rivestimento del tetto al centro lato posteriore

5

Clip di fissaggio

4

Rivetto ad espansione

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare il rivestimento del tetto al centro (2).

AR68.30-A-7609TSL

2

Smontare il condotto dell'aria del climatizzatore sul tetto.

Tipo 907.8
con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)
Tipo 907.8
con codice HK4 (Climatizzatore posteriore, rinforzato)

AR83.50-D-7980TSR

 A seconda del passo e dello sbalzo cambia la lunghezza dell'elemento parziale anteriore del condotto dell'aria del climatizzatore sul tetto.

3

Smontare il rivetto ad espansione (4) sul segmento parziale del rivestimento del tetto al centro lato posteriore (2.1).

 Dispositivo di sgancio

*452589016300

4

Sganciare le clip di fissaggio (5) del segmento parziale del rivestimento del tetto al centro lato posteriore (2.1) e tirarlo con cautela verso il basso.

 Dispositivo di sgancio

*452589016300

Se le clip di fissaggio (5) sono danneggiate,



Sostituire le clip di fissaggio (5) danneggiate.

5

Spingere il segmento parziale rivestimento del tetto al centro lato posteriore (2.1) nel senso indicato dalla freccia (freccia A) ed estrarlo dal veicolo.

 Il numero di segmenti parziali varia a seconda del passo e dello sbalzo.
I segmenti parziali rivestimento del tetto al centro lato posteriore (2.1, 2.2, 2.3, 2.4) vengono smontati allo stesso modo.

 È necessario l'aiuto di una seconda persona.

 Se ad es. il segmento parziale rivestimento del tetto al centro lato posteriore (2.4) deve essere smontato, si devono smontare prima i segmenti parziali rivestimento del tetto al centro lato posteriore (2.1, 2.2, 2.3).

 Montaggio: Prestare attenzione alla corretta posa del fascio di cavi plafoniera.

6

Montaggio in successione inversa



Controllare

7

Eseguire il controllo del funzionamento delle plafoniere.
