Smontaggio, montaggio del rivestimento tetto centrale

AR68.30-A-7609TSL

Smontaggio, montaggio del rivestimento tetto centrale

20.08.2019

Tipo

907.8

1.1

Rivestimento montante B

3

Vite

1.2

Rivestimento montante B

4

Gancio appendiabiti

2

Copertura

1

Rivestimento del tetto al centro

8

Rivetto ad espansione

5

Rivetti ad espansione

9

Linguetta

6

Clip di fissaggio

10

Illuminazione martello di emergenza

7

Clip di fissaggio

11

Martello di emergenza

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

 

Smontare, montare

1

Smontare il rivestimento del tetto lato anteriore.

AR68.30-D-7607TS

2

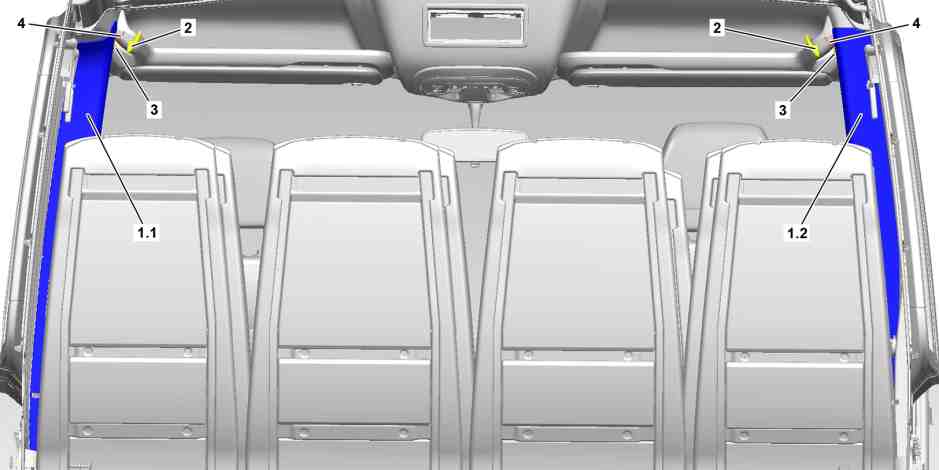

Smontare verso l'alto le coperture (2) dei ganci appendiabiti (4).

 Cuneo longitudinale

*115589035900

3

Svitare le viti (3) e togliere i ganci appendiabiti (4) dai rivestimenti dei montanti B (1.1, 1.2).

4

Smontare l'asta di sostegno dal montante B.

AR68.70-A-0303TSL

 Dispositivo di sgancio

*452589016300

5

Sganciare la parte superiore dei rivestimenti dei montanti B (1.1, 1.2).

 Montaggio: Prestare attenzione al corretto montaggio degli elementi di regolazione in altezza della cintura.

6

Smontare le plafoniere corrispondenti.

AR82.20-D-0117TSR

7

Smontare l’elemento parziale anteriore del condotto dell'aria del climatizzatore sul tetto.

Tipo 907.8
con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)
Tipo 907.8
con codice HK4 (Climatizzatore posteriore, rinforzato)

AR83.50-D-7980-01TSR

8

Smontare il martello di emergenza (11).

Tipo 907.8
con codice D16 (Botola di emergenza nel tetto)

9

Estrarre l'illuminazione martello di emergenza (10) dal rivestimento del tetto al centro (1) fino a rendere accessibile il connettore a spina elettrico.

10

Sbloccare e scollegare il connettore a spina elettrico, smontare l'illuminazione martello di emergenza (10).

11

Smontare i rivetti ad espansione (5) del rivestimento del tetto al centro (1) nella parte anteriore.

 Dispositivo di sgancio

*452589016300

12

Smontare il rivetto ad espansione (8) in alto sul montante C sul lato della porta scorrevole.

 Dispositivo di sgancio

*452589016300

13

Staccare il telaio di tenuta nel portale della porta scorrevole in corrispondenza del rivestimento del tetto al centro (1).

14

Sganciare le clip di fissaggio (7) nella parte posteriore del rivestimento del tetto al centro (1) e controllare se sono danneggiate.

 Dispositivo di sgancio

*452589016300

Se le clip di fissaggio (7) sono danneggiate,



sostituire le clip di fissaggio danneggiate (7).

15

Sganciare le clip di fissaggio (6) nella parte centrale del rivestimento del tetto al centro (1) e controllare se sono danneggiate.

 È necessario l'aiuto di una seconda persona.

 Dispositivo di sgancio

*452589016300

Se le clip di fissaggio (6) sono danneggiate,



sostituire le clip di fissaggio danneggiate (6).

16

Estrarre i fasci di cavi delle plafoniere dal rivestimento del tetto al centro (1).

 È necessario l'aiuto di una seconda persona.

17

Tirando togliere il rivestimento del tetto al centro (1) dai rivestimenti dei montanti B (1.1, 1.2) e dalla linguetta (9) sul lato opposto della porta scorrevole, abbassarlo con cautela ed estrarlo dal veicolo.

 È necessario l'aiuto di una seconda persona.

18

Montaggio in successione inversa.



Controllare

19

Eseguire il controllo del funzionamento delle plafoniere.
