Smontare, montare la plancia portastrumenti

AR68.10-D-1000B

Smontare, montare la plancia portastrumenti

23.09.2014

TIPO

900, 906

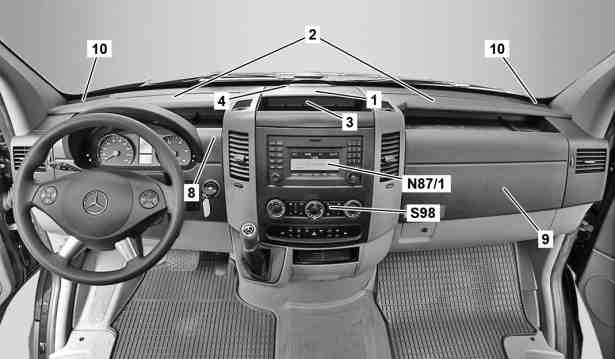

Illustrazione riferita al TIPO 906 con CODICE SA6 (Airbag passeggero anteriore)

1

Copertura sulla plancia portastrumenti al centro

2

Coperture sulla plancia portastrumenti

3

Vano portaoggetti plancia portastrumenti al centro

4

Copertura altoparlante al centro

8

Rivestimento strumento combinato

9

Unità airbag passeggero anteriore

10

Rivestimento altoparlante

S98

Apparecchio di comando e di controllo climatizzatore

N87/1

Autoradio/autoradio con navigazione

6

Viti

7

Vite

 

Smontare, montare

1

Scollegare il cavo di massa della batteria

AR54.10-D-0003SD

2

Smontare il volante

AR46.10-D-0100E

3

Smontare il diffusore laterale sinistro e destro

AR68.10-D-1100A

4

Smontare l'autoradio/l'autoradio con navigazione (N87/1)

AR82.60-D-7502B

5.1

Smontare l'unità airbag passeggero anteriore (9)

TIPO 906

AR91.60-D-0680C

5.2

Smontare la copertura

TIPO 900

6

Smontare l'apparecchiatura di controllo e di comando climatizzatore (S98)

TIPO 900, 906.1/2/6/7
con CODICE HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)
tranne CODICE HH7 (Climatzzatore supplementare nel vano posteriore)
TIPO 900
con CODICE HK4 (Climatizzatore posteriore, rinforzato)
TIPO 906.6/7
con CODICE H08 (Climatizzatore ad alto rendimento)
TIPO 906.6/7
con CODICE HH7 (Climatzzatore supplementare nel vano posteriore)
con CODICE HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

AR83.25-D-1124C

TIPO 906.1/2
tranne CODICE HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)
TIPO 906.6/7
tranne CODICE HH7 (Climatzzatore supplementare nel vano posteriore)
tranne CODICE HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

AR83.25-D-1124D

7

Smontare la copertura dalla leva del cambio

AR68.20-D-2310A

8

Smontare la copertura sulla plancia portastrumenti al centro (1)

9.1

Smontare la copertura altoparlante al centro (4) e staccare il connettore a spina elettrico

TIPO 900
con CODICE EZ8 (PARKTRONIC)
TIPO 906
con CODICE EZ8 (PARKTRONIC)

9.2

Smontare la copertura altoparlante al centro (4)

TIPO 900
tranne CODICE EZ8 (PARKTRONIC)
TIPO 906
tranne CODICE EZ8 (PARKTRONIC)

10

Smontare il vano portaoggetti plancia portastrumenti al centro (3)

11

Smontare la copertura altoparlante (10) lato sinistro e destro

 Cuneo longitudinale

*115589035900

12

Smontare l'altoparlante a sinistra, a destra e al centro

13

Smontare le coperture sulla plancia portastrumenti (2) lato sinistro e destro

AR68.10-D-1580A

14

Smontare il rivestimento strumento combinato (8)

AR68.10-D-3511B

15

Svitare le viti (7) e staccare il diffusore di ventilazione vano piedi lato sinistro e destro

16

Svitare le viti (6)

17

Smontare la plancia portastrumenti


Appoggiare la plancia portastrumenti su una base di appoggio morbida.
Altrimenti la plancia portastrumenti potrebbe danneggiarsi.

 Montaggio: Controllare, event. correggere la posizione dei diffusori centrali in alto.

 È necessario l'aiuto di una seconda persona.

18

Montaggio in successione inversa
