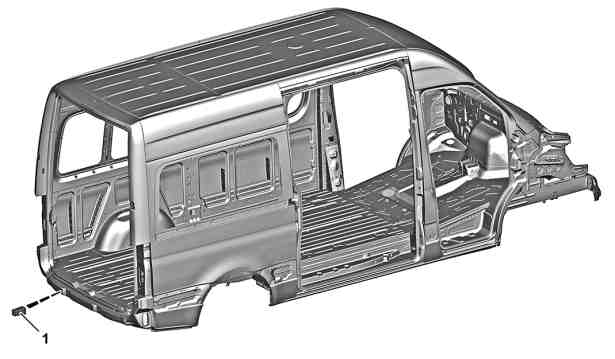

Illustrazione riferita al tipo 907.733 con codice D03 (Tetto e porte posteriori, versione rialzata), lato sinistro del veicolo |
1 | Scatola d'urto |
D64.20-0091-05
Pericolo | Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce ultravioletta durante la saldatura. Pericolo di avvelenamento dovuto all'inalazione dei vapori di saldatura | Impiegare basi di appoggio isolanti per il pavimento. Indossare indumenti, occhiali e maschera protettivi. Allontanare i materiali facilmente infiammabili dalla zona di pericolo. Impiegare un impianto di aspirazione. | |
Pericolo | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo. | |
Attenzione | Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo. | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. | |
Avvertenza tecnica | Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica | ||
Avvertenza tecnica | Avvertenze generali per le riparazioni della carrozzeria | ||
| Smontare | ||
1 | Smontare tutte le parti applicate nella zona di riparazione | ||
2 | Coprire con coperte di protezione per saldatura le parti applicate che rimangono nel veicolo | ||
3 | Smontare la parte esterna dell'elemento centrale della coda | ||
Vernice alla polvere di zinco monocomponente 1K | |||
4 | Smontare il crash box (1) | ||
5 | Predisporre per il montaggio il crash box (1) | ||
6 | Preparare per il montaggio la parte esterna dell'elemento centrale della coda | ||
Vernice alla polvere di zinco monocomponente 1K | |||
| Montare | ||
7 | Montare il crash box (1) | ||
| 000 588 02 84 00 Saldatrice | ||
8 | Montare l'elemento centrale posteriore parte esterna | ||
| 000 588 01 84 00 Saldatrice | ||
| 000 588 02 84 00 Saldatrice | ||
9 | Pulire le saldature e le flange in lamiera con la spazzola circolare a filo metallico | ||
10 | Togliere le coperte di protezione per saldatura | ||
11 | Pulire la zona di riparazione | ||
Pericolo | Pericolo di esplosione a causa dell'accensione di vapori di vernice. Pericolo diavvelenamento a causa dell'inalazione di vapori di vernice | Non fumare! Non usare fiamme libere! Utilizzare un dispositivo di protezione delle vie respiratorie, indumenti e occhiali protettivi, guanti e una crema protettiva per la pelle. Assicurarsi che vi sia un buon ricambio dell'aria. | |
12 | Dare la mano di fondo riempitivo sulla zona di riparazione | ||
Avvertenza tecnica | Avvertenze per la verniciatura durante gli interventi di riparazione | ||
Utilizzare solo i fondi riempitivi approvati della Daimler AG: | |||
13 | Sigillare i cordoni di saldatura dopo le riparazioni | ||
Completare le ermetizzazioni di serie con sigillante. | |||
Pericolo | Pericolo di esplosione a causa dell'accensione di vapori di vernice. Pericolo diavvelenamento a causa dell'inalazione di vapori di vernice | Non fumare! Non usare fiamme libere! Utilizzare un dispositivo di protezione delle vie respiratorie, indumenti e occhiali protettivi, guanti e una crema protettiva per la pelle. Assicurarsi che vi sia un buon ricambio dell'aria. | |
14 | Verniciare il settore di riparazione e le superfici adiacenti | ||
Avvertenza tecnica | Avvertenze per la verniciatura durante gli interventi di riparazione | ||
Utilizzare solo vernici approvati della Daimler AG: | |||
15 | Completare il trattamento protettivo dei corpi scatolati | ||
16 | Montare tutte e parti applicate nella zona di riparazione |
