Predisporre per il montaggio il crash box

Tipo ar · tema 64.20 · versione 0100 · 2018-02-20

Valido per: Tipo 907.6/7 con codice Z1M (Immatricolazione M1)

Collocazione

Gruppo funzionale 3 Carrozzeria › 64 Parete posteriore coda › 64.20 Coda — Serie 907 (modelli 6**, 7**)

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.31 Parete posteriore/coda › 35.31.30 Parete posteriore/coda — Serie 907 (modelli 6**, 7**)

AR64.20-D-1002-02TS

Predisporre per il montaggio il crash box

Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Tipo

907.6/7

con codice Z1M (Immatricolazione M1)

Le seguenti fasi di lavoro si riferiscono al componente sinistro e, in caso di danneggiamento, devono essere eseguite in modo analogo sul lato destro del veicolo.

Predisporre per il montaggio il crash box

1

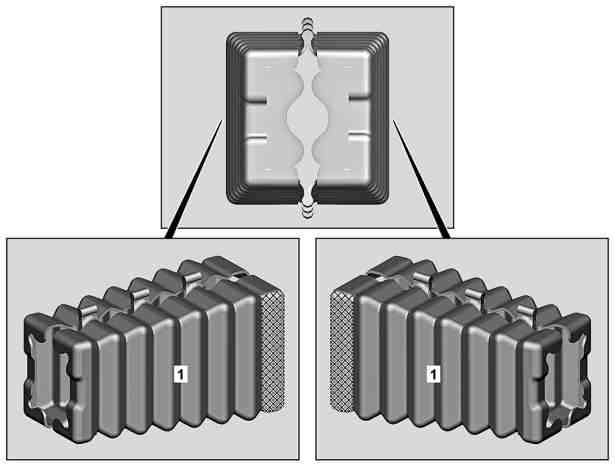

Rettificare a nudo le superfici di attacco sul crash box (1) nelle zone quadrettate.



2

Rimuovere i trucioli di smerigliatura.


D64.20-0096-06
