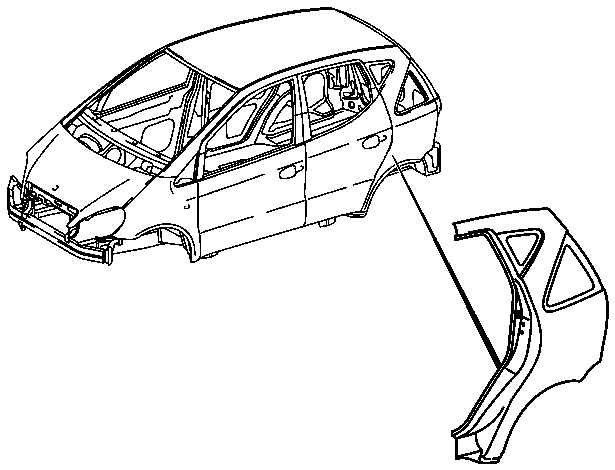

Sostituire completamente il parafango posteriore

AR63.50-P-1400GC

Sostituire completamente il parafango posteriore

27.10.09

12.1.98

Attrezzo speciale 168 589 02 37 00 (pinza di piegatura flangia) aggiunto.

La flangia di puntatura del passaruota posteriore o del parafango posteriore viene piegata.



Smontare



Avvertenze generali per le riparazioni della carrozzeria

Tutti i tipi

AH60.00-N-0001-01A

1

Smontare, montare il serbatoio carburante

Osservare le misure di sicurezza!

 Smontaggio solo in caso di sostituzione del parafango posteriore destro.

AR47.10-P-4100GF



Direttive per lo smontaggio del serbatoio carburante durante i lavori di saldatura sulle carrozzerie

Tutti i tipi

AH60.00-P-3000-01Z

2

Smontare le parti applicate dal lato esterno del parafango posteriore

3

Smontare le parti applicate dal lato interno del parafango posteriore e dal settore di collegamento dell'elemento posteriore.

4

Ricoprire le parti applicate che rimangono nel veicolo (zona di riparazione).

5

Separare il parafango posteriore

 

AR63.50-P-1400-02GC

6

Preparare il pezzo nuovo del parafango posteriore

AR63.50-P-1400-03GC



Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica

Tutti i tipi

AH00.00-N-0005-01A



Montare

7

Montare e saldare il parafango posteriore

 

Rispettare le norme per la protezione antincendio!

AR63.50-P-1400-04GC

8

Regolare le misure degli interstizi su cofani, porte e sportelli



AR60.00-P-0700-01GC

9

Pulire i giunti di saldatura o le flange lamiera con spazzola metallica. Pulire i settori di riparazione



10

Applicare la mano di fondo ai settori di riparazione con il riempitore di base MB-2K.

11

Completare le ermetizzazione di serie con sigillante per carrozzeria MB

Sigillatura dei cordoni di saldatura a conclusione delle riparazioni

AR97.10-P-4000GC

Applicazione di sigillante per carrozzerie prima della verniciatura

AR97.10-P-0500-02A

12

Verniciare il parafango posteriore e le superfici adiacenti



Istruzioni per la verniciatura di riparazione

AH98.00-P-9408-02A



Generalità sui materiali MB

AH98.00-P-9409-03A

13

Completare le conservazioni degli scatolati



Avvertenze sul trattamento protettivo dei corpi scatolati

AH97.20-P-0001-01B

14

Rimontare tutte le parti di montaggio smontate.
