Smontare, montare le parti applicate lato esterno e i rivestimenti lato interno per la sostituzione del montante B

AR60.00-D-0014TSC

Smontare, montare le parti applicate lato esterno e i rivestimenti lato interno per la sostituzione del montante B

29.05.2019

Tipo

907.2

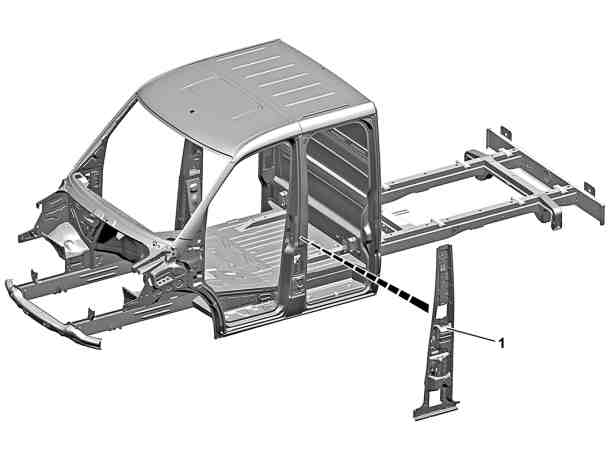

Illustrazione riferita al tipo 907.2, lato sinistro del veicolo

1

Montante B

Illustrazione riferita al tipo 907.2, lato sinistro del veicolo

2

Cintura di sicurezza

3

Soffietto

4

Sportello serbatoio carburante

5

Bocchettone di rifornimento

6

Rivestimento dell'ingresso anteriore

7

Rivestimento di ingresso

8

Listello di protezione

9

Intelaiatura di tenuta

10

Intelaiatura di tenuta

11

Occhiello di chiusura

12

Fermaporta

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare la cerniera corrispondente della porta anteriore.

AR72.10-D-2662TS

2

Smontare la rispettiva cerniera della porta posteriore.

AR72.12-D-2661TSR

3

Smontare la relativa cintura di sicurezza (2) sul montante B.

AR91.40-D-1015TS

4

Smontare il rispettivo fascio di cavi elettrici nella zona di riparazione del montante B (1) e posizionarlo al di fuori dell'area di lavoro.

5

Smontare il rispettivo soffietto (3).

 Far passare i cavi elettrici attraverso l'apertura nel montante B (1) e posizionarli nell'abitacolo fuori dall'area di lavoro.

 Il numero dei cavi elettrici può variare a seconda dell'equipaggiamento.

6

Smontare il rispettivo fermaporta (12).

AR72.12-D-2100TSR

7

Smontare lo sportello del serbatoio (4).

In caso di danneggiamento sul lato sinistro del veicolo.

AR88.60-D-6023TS

8

Smontare il bocchettone di riempimento (5).

In caso di danneggiamento sul lato sinistro del veicolo.

AR47.10-D-7541TS

9

Smontare il rivestimento del tetto lato anteriore.

AR68.30-D-7607TS

10

Smontare il rivestimento del tetto nel vano posteriore.

AR68.30-D-7619TSR

11

Smontare la base del sedile lato guida.

In caso di danneggiamento sul lato guida.

AR91.10-D-3521TS

12

Smontare la base del sedile lato passeggero anteriore.

In caso di danneggiamento sul lato passeggero anteriore.

AR91.10-D-3522TS

13

Smontare il rispettivo rivestimento dell'ingresso anteriore (6).

AR68.30-D-1306TS

14

Smontare il rispettivo rivestimento dell'ingresso (7).

AR68.30-D-1307TSR

15

Smontare la rispettiva modanatura di protezione (8).

AR88.80-D-1040TS

16

Smontare il rispettivo telaio di tenuta (9) nella zona di riparazione e posizionarlo all'infuori dell'area di lavoro.

17

Smontare il rispettivo telaio di tenuta (10) nella zona di riparazione e posizionarlo all'infuori dell'area di lavoro.

18

Smontare il rispettivo occhiello di chiusura (11).

 A tale scopo svitare le viti.

 Vite occhiello di chiusura sul montante B

*BA72.10-N-1007-01TS

19

Togliere il rivestimento sottoscocca corrispondente.

Se montate.

AR61.30-D-1001TS

20

Montaggio in successione inversa.

 Porta anteriore

Numero

Denominazione

Tipo 907

BA72.10-N-1007-01TS

Vite occhiello di chiusura sul montante B

Nm

20
