Smontare, montare le parti applicate lato esterno e i rivestimenti lato interno per la sostituzione della parte esterna del montante B · ar6000d0013ts · Mercedes-Benz WIS

AR60.00-D-0013TS

Smontare, montare le parti applicate lato esterno e i rivestimenti lato interno per la sostituzione della parte esterna del montante B

14.04.2020

Tipo	907.6/7, 910.6
	con codice T16 (Porta scorrevole destra)
	Lato destro del veicolo
Tipo	907.6/7, 910.6
	con codice T19 (Porta scorrevole sinistra)
	Lato sinistro del veicolo

Avvertenze di modifica

12.12.2019

Ampliato il metodo

Fase di lavoro 23

Smontare, montare le parti applicate lato esterno e i rivestimenti lato interno
per la sostituzione della parte esterna del montante B

Illustrazione riferita al tipo 910.6, lato destro del veicolo

1	Parte esterna del montante B

D63.20-1505-05

Illustrazione riferita al tipo 907, tranne codice EL9 (Impianto altoparlanti a 2 vie lato anteriore e posteriore), tranne codice FY2 (Double Lock), tranne codice T51 (Chiusura servoassistita elettrica della porta scorrevole sinistra) e tranne codice T56 (Azionamento elettrico per porta scorrevole sinistra), lato sinistro del veicolo

1	Parte esterna del montante B
2	Sportello serbatoio carburante
3	Bocchettone di rifornimento
4	Guida inferiore
5	Rivestimento dell'ingresso anteriore
6	Listello di protezione
7	Intelaiatura di tenuta
8	Intelaiatura di tenuta
9	Occhiello di chiusura
10	Piastra di contatto
11	Cuscinetto guida
12	Viti
13	Viti

D60.00-A011-06

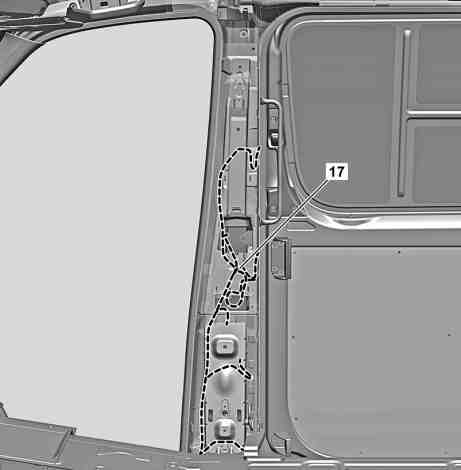

Illustrazione riferita al tipo 907, lato destro del veicolo

17	Fascio di cavi elettrici

D60.00-A032-12

 Pericolo	Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)	Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Typ 910.6 mit Motor 780.703	AS00.00-Z-0035-01A
 Pericolo	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
Avvertenza tecnica	Avvertenze sulla batteria	Typ 910.6 mit Motor 780.703	AH54.10-P-0001-01A
Avvertenza tecnica	Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale	Typ 910.6 mit Motor 780.703	AH00.00-Z-0300-01A
Avvertenza tecnica	Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo		AH68.00-N-0001-01S
 	Smontare, montare
1	Smontare la cerniera corrispondente della porta anteriore.		AR72.10-D-2662TS
2	Smontare la porta scorrevole interessata.	Tipo 907.6/7 tranne codice T55 (Azionamento elettrico per porta scorrevole destra) e tranne codice T56 (Azionamento elettrico per porta scorrevole sinistra) tipo 910.6	AR72.16-D-1260TS
		Tipo 907.6/7 con codice T55 (Azionamento elettrico per porta scorrevole destra) o codice T56 (Azionamento elettrico per porta scorrevole sinistra)	AR72.16-D-1260TSB
3	Smontare la rispettiva guida inferiore (4).	Tipo 907.6/7	AR72.16-D-7816TS
4	Smontare lo sportello del serbatoio (2).	In caso di danneggiamento sul lato sinistro del veicolo.
		Tipo 910.6 con motore 651, tipo 907.6/7	AR88.60-D-6023TS
5	Smontare il bocchettone di riempimento (3).	In caso di danneggiamento sul lato sinistro del veicolo.
		Tipo 907.6 con motore 654.9, tipo 907 con motore 642, 651, tipo 910 con motore 651	AR47.10-D-7541TS
		Tipo 907.6/7 con motore 274	AR47.10-D-7541TSC
6	Smontare il rivestimento in alto sul divisorio.	Tipo 907.6, 910.6 con un divisorio e con codice VA3 (Rivestimento interno del vano di carico fino ad altezza tetto, lavabile)	AR68.30-D-1407TS
7	Smontare il rivestimento in basso sul divisorio.	Tipo 907.6, 910.6 con un divisorio e con codice VA3 (Rivestimento interno del vano di carico fino ad altezza tetto, lavabile)	AR68.30-D-1408TS
8	Smontare il rispettivo rivestimento dell'ingresso anteriore (5).		AR68.30-D-1306TS
9	Smontare il rivestimento sul relativo predellino a cassetta della porta scorrevole.	Tipo 907.6 tranne codice V39 (Pianale in plastica People Mover) e tranne codice VK8 (Rivestimento del pianale in plastica)	AR68.30-D-0018TSB
		Tipo 907.6 con codice V39 (Pianale in plastica People Mover), tipo 907.6 con codice VK8 (Rivestimento del pianale in plastica)	AR68.30-D-0018TSR
10	Smontare il divisorio anteriore.	Tipo 907.6, 910.6 con codice D50 (Divisorio passante) o con codice D51 (Divisorio passante con 1 finestrino) o con codice D64 (Divisorio con porta scorrevole)
		Tipo 910.6 con codice D50 (Divisorio passante) o codice D51 (Divisorio passante con 1 finestrino)	AR68.74-D-0700TSF
		Tipo 907.6 con codice D50 (Divisorio passante) o codice D51 (Divisorio passante con 1 finestrino)	AR68.74-D-0700TSR
		 Tipo 907.6, 910.6 con codice D64 (Divisorio con porta scorrevole) Per questi veicoli non esiste alcun documento di rimando.
11	Smontare la rispettiva modanatura di protezione (6).		AR88.80-D-1040TS
12	Staccare il telaio di tenuta corrispondente (7) nella zona di riparazione e posizionarlo fuori dall'area di lavoro.
13	Staccare il telaio di tenuta corrispondente (8) nella zona di riparazione e posizionarlo fuori dall'area di lavoro.
14	Smontare la rispettiva cintura di sicurezza dal montante B.		AR91.40-D-1015TS
15	Smontare il rispettivo fascio di cavi elettrici (17) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.
16	Smontare il rivestimento del tetto lato anteriore.		AR68.30-D-7607TS
17	Smontare il rivestimento del tetto al centro.	Tipo 907.6/7 con codice V36 (Rivestimento del tetto)	AR68.30-D-7609TSR
18	Smontare il rispettivo occhiello di chiusura (9).	 Vite occhiello di chiusura sul montante B	*BA72.10-N-1007-01TS
19.1	Smontare la rispettiva piastra di contatto (10).	Tipo 907.6/7 tranne codice EL9 (Impianto altoparlanti a 2 vie lato anteriore e posteriore), tranne codice FY2 (Double Lock), tranne codice T50 (Chiusura servoassistita elettrica della porta scorrevole destra), tranne codice T55 (Azionamento elettrico per porta scorrevole destra) lato destro del veicolo, Tipo 907.6/7 tranne codice EL9 (Impianto altoparlanti a 2 vie lato anteriore e posteriore), tranne codice FY2 (Double Lock), tranne codice T51 (Chiusura servoassistita elettrica della porta scorrevole sinistra) tranne codice T56(Azionamento elettrico per porta scorrevole sinistra) lato sinistro del veicolo, tipo 910.6
		 A tal fine svitare le viti (13).
19.2	Smontare la rispettiva copertura sul montante B.	Tipo 907.6/7 con codice EL9 (Impianto altoparlanti a 2 vie lato anteriore e posteriore), Tipo 907.6/7 con codice FY2 (Double Lock), Tipo 907.6/7 con codice T50 (Chiusura servoassistita elettrica della porta scorrevole destra) lato destro del veicolo, Tipo 907.6/7 con codice T55 (Azionamento elettrico per porta scorrevole destra) lato destro del veicolo, Tipo 907.6/7 con codice T51 (Chiusura servoassistita elettrica della porta scorrevole sinistra) lato sinistro del veicolo, Tipo 907.6/7 con codice T56 (Azionamento elettrico per porta scorrevole sinistra) lato sinistro del veicolo
		 A tale scopo svitare le viti.
20	Smontare il relativo cuscinetto guida (11).	 A tal fine svitare le viti (12) .
		 Perno di chiusura sul montante B	*BA72.16-N-1005-01TS
21	Togliere il rivestimento sottoscocca corrispondente.	Tipo 907.6/7 con codice XM1 (Misure antirumore), tipo 910.6 con motore 651 codice XM1 (Misure antirumore), tipo 910.6 con motore 780.703	AR61.30-D-1001TS
22	Smontare il modulo batteria ad alto voltaggio.	* solo per l'Europa
		Tipo 910.6 con motore 780.703	AR47.70-D-0001TE
23	Montaggio in successione inversa.

 Porta anteriore

Numero	Denominazione		Tipo 907	Tipo 910
BA72.10-N-1007-01TS	Vite occhiello di chiusura sul montante B	Nm	20	20

 Porta scorrevole

Numero	Denominazione		Tipo 907.6/7/8, 910.6
BA72.16-N-1005-01TS	Perno di chiusura sul montante B	Nm	30
