Smontare, montare il sensore livello di riempimento e temperatura AdBlue(R) SCR con elemento termico AdBlue(R)

AR49.20-P-2044CD

Smontare, montare il sensore livello di riempimento e temperatura AdBlue(R) SCR con elemento termico AdBlue(R)

03.07.2019

Tipo

204.9 con motore 651

con codice U42 (Trattamento dei gas di scarico diesel BlueTEC (SCR))

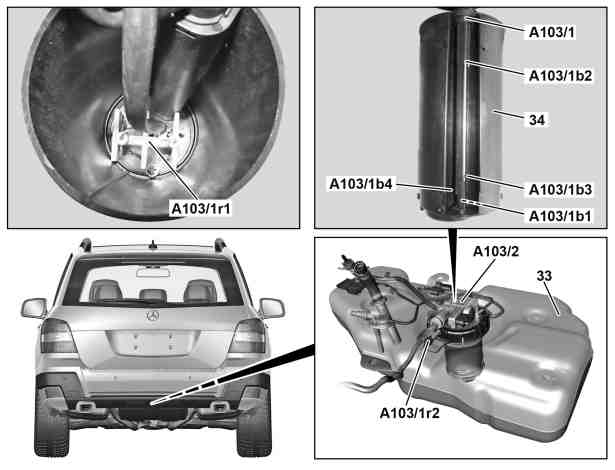

A103/1r1

Elemento termico serbatoio AdBlue®

A103/2

Modulo di alimentazione AdBlue®

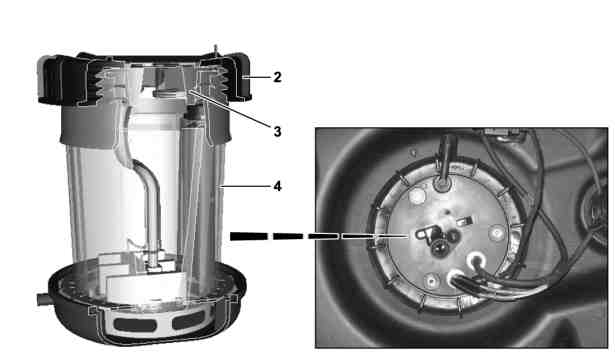

2

Dado di raccordo

3

Guarnizione di gomma

4

Serbatoio di prelievo

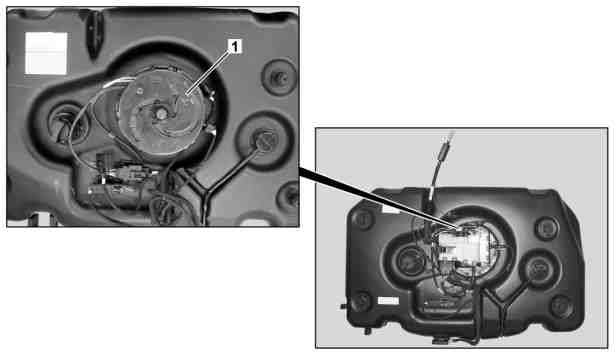

1

Chiave con denti di innesto frontali

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue. Pericolo di intossicazione per ingestione di AdBlue

Versare l'AdBlue solo in recipienti adeguati. Iniziare con i lavori sul sistema di post-trattamento dei gas di scarico solo dopo aver scaricato la pressione.

AS14.40-Z-0001-01A

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'AdBlue

AH14.40-N-0001-01A

 

Smontare, montare

1

Smontare il modulo di alimentazione AdBlue® (A103/2)

AR49.20-P-2021CD

2

Sbloccare e staccare i connettori a spina elettrici dal serbatoio di prelievo (4)

3

Sganciare il cavo elettrico dall'elemento termico serbatoio AdBlue® (A103/1r1)

4

Svitare il dado di raccordo (2) con la chiave a denti di innesto frontali(1)

 Dado di raccordo modulo di alimentazione sul serbatoio AdBlue®

*BA14.40-P-1002-02A

 Chiave con denti di innesto frontali

*001589010700

5

Sollevare il coperchio del serbatoio di prelievo (4) unitamente alla guarnizione di gomma (3) e rovesciarlo

 Montaggio: Montare la guarnizione di gomma (3) iniziando dal serbatoio AdBlue®. Prestare attenzione alla concordanza della freccia sul coperchio del serbatoio di prelievo (4) e della freccia sul serbatoio AdBlue®.

6

Ruotare in senso antiorario il serbatoio di prelievo (4) e smontarlo (4) dal serbatoio AdBlue®

 Montaggio: Girare il serbatoio di prelievo (4) in senso orario finché il serbatoio di prelievo (4) non sia completamente scattato in posizione.

7

Montaggio in successione inversa

 Post-trattamento dei gas di scarico, BlueTEC

Numero

Denominazione

Motore 651 nel tipo 166, 204, 207, 212, 218, 221, 222
con codice U42 (Trattamento dei gas di scarico diesel BlueTEC (SCR))

BA14.40-P-1002-02A

Dado di raccordo modulo di alimentazione sul serbatoio AdBlue®

Nm

85
