Illustrazione riferita al motore 654 senza codice M014 (motore più potente) |
1 | Catalizzatore |
2 | Lamiera termoisolante |
3 | Connettore a spina elettrico |
4 | Connettore a spina elettrico |
5 | Cavi elettrici |
6 | Piastra antiurto |
P14.40-2589-06

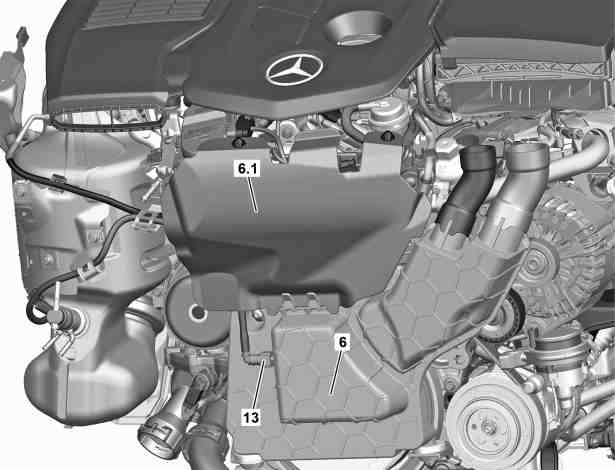

Illustrazione riferita al motore 654 con codice M014 (motore più potente) |
6 | Piastra antiurto |
6.1 | Isolamento insonorizzante |
13 | Connettore |
P14.40-2652-06

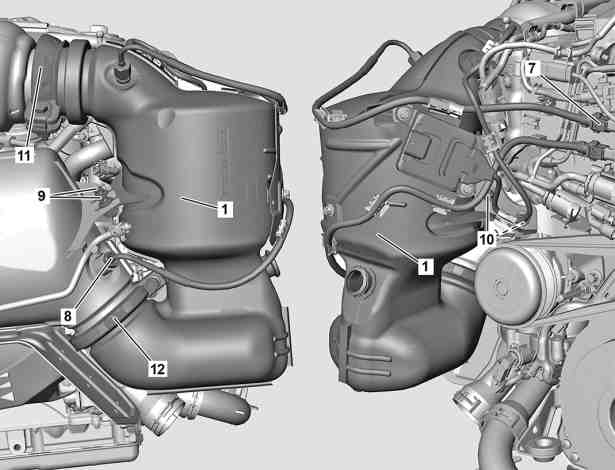

Illustrazione riferita al motore 654 senza codice M014 (motore più potente) |
1 | Catalizzatore |
7 | Connettore a spina elettrico |
8 | Sensore di temperatura filtro particolato diesel |
9 | Viti |
10 | Viti |
11 | Fascetta per tubi |
12 | Fascetta per tubi |
P14.40-2590-06
Avviso | Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti | Indossare guanti, indumenti ed eventualmente occhiali protettivi. | |
Avviso | Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico. | Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo. | |
Attenzione | Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo. | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. | |
Avvertenza tecnica | Avvertenze su viti e dadi autobloccanti | ||
Avvertenza tecnica | Avvertenze per evitare danni causati da impurità o corpi estranei | ||
| Smontare, montare | ||
1 | Smontare l'unità ventilatore. |
| |
Motore 654 nel tipo 253.### 1# | |||
Montaggio: Montare la copertura del motore superiore solo dopo la prova di tenuta. | |||
2 | Applicare la piastra di protezione del radiatore. | ||
| |||
3 | Smontare l'isolamento insonorizzante (6.1). | Motore 654 nel tipo 205, 253 | |
4 | Sbloccare e staccare il giunto a innesto (13) della tubazione di depressione. | Motore 654 nel tipo 205, 253 | |
5 | Smontare la piastra antiurto (6). | ||
6 | Sbloccare e staccare il connettore a spina elettrico (7). | ||
7 | Sbloccare i connettori a spina elettrici (3, 4), staccarli e sganciare i cavi elettrici (5) dal catalizzatore (1). | ||
8 | Smontare il sensore di differenza di pressione dalla lamiera termoisolante (2) e portarlo fuori ingombro unitamente alle tubazioni collegate. | ||
9 | Smontare la lamiera termoisolante (2). | ||
10 | Rimuovere il polverizzatore del sistema di post-trattamento dei gas di scarico dal catalizzatore (1) e metterlo fuori ingombro unitamente alle tubazioni collegate. | ||
11 | Sbloccare il connettore a spina elettrico del sensore di temperatura filtro antiparticolato per motori diesel (8), staccarlo e sganciare il cavo elettrico dal catalizzatore (1). | ||
12 | Aprire la fascetta stringitubo (11). | Montaggio: Sostituire la guarnizione. | |
Fascetta/collegamento flangiato catalizzatore sul turbocompressore a gas di scarico | |||
13 | Aprire la fascetta stringitubo (12). | Montaggio: Sostituire la guarnizione. | |
Fascetta su catalizzatore e filtro antiparticolato diesel | |||
14 | Svitare le viti (10). | Vite catalizzatore sul supporto | |
15 | Svitare le viti (9). | Vite filtro antiparticolato diesel sul catalizzatore | |
16 | Smontare il catalizzatore (1) verso l'alto. | ||
17 | Smontare il sensore di temperatura dal catalizzatore (1). | In caso di sostituzione del catalizzatore (1). | |
18 | Smontare il sensore di NOx con unità di comando. | In caso di sostituzione del catalizzatore (1). | |
19 | Montaggio in successione inversa. | ||
20 | Leggere e cancellare la memoria guasti. | ||
| |||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti. | |
21 | Eseguire una prova di funzionamento del motore e controllare la tenuta e il funzionamento del motore. | ||
22 | Montare la copertura superiore del motore. |
