AR49.10-P-4816FF | Silenziatore centrale, smontaggio e montaggio | 11.3.10 |
MOTORI 134.9 nel TIPO 135.9, 454.0

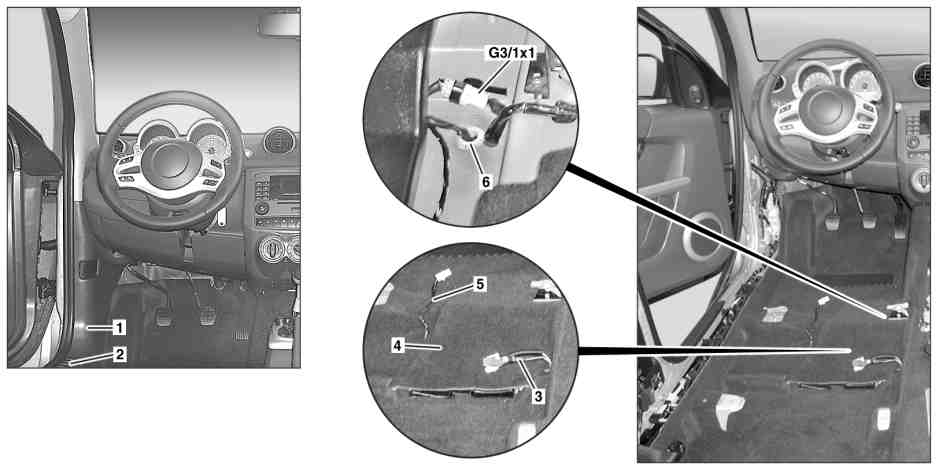

P14.00-2076-09
1 Rivestimento nel vano piedi
2 Listello d'ingresso
3 Fascio di cavi elettrici
4 Rivestimento pianale anteriore
G3/1x1 Connettore a spina sonda O2 a valle del KAT
5 Cavo elettrico (con codice (C22) pacchetto Sound (FFO))
6 Guarnizione
P49.10-2671-07
7 Dado
8 Silenziatore centrale
G3/1 Sonda O2 a valle del KAT
9 Silenziatore terminale
10 Dado
| Smontare, montare | ||
1 | Smontare il sedile anteriore sinistro | ||
2 | Smontare il rivestimento sinistro nel vano piedi (1) | ||
3 | Smontare la modanatura di accesso (2) sinistra | ||
4.1 | Smontare l'altoparlante subwoofer | Per veicoli con codice (C22) Pacchetto Sound (FFO) | |
5 | Far passare il fascio di cavi elettrici (3) attraverso l'apertura nel rivestimento del pianale lato anteriore (4) | ||
6.1 | Far passare il cavo elettrico (5) dell'altoparlante subwoofer attraverso l'apertura nel rivestimento del pianale lato anteriore (4) | Per veicoli con codice (C22) Pacchetto Sound (FFO) | |
7 | Sollevare il rivestimento del pianale lato anteriore (4) sino a quando è accessibile il connettore a spina della sonda O2 a valle del KAT (G3/1x1) | ||
8 | Disimpegnare il connettore a spina della sonda O2 a valle del KAT (G3/1x1) dal supporto e sfilarlo | Montaggio: Accertarsi che il connettore a spina della sonda O2 a valle del KAT (G3/1x1) sia correttamente collegato. | |
9 | Sganciare il gancio di arresto della guarnizione (6) e far passare il cavo elettrico della sonda O2 a valle del KAT (G3/1) attraverso l'apertura nel pianale | ||
Pericolo! | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra le colonne del ponte di sollevamento e posizionare i quattro dischi di alloggiamento nei punti del ponte prescritti dal produttore del veicolo. | |
10 | Sollevare la vettura | ||
11 | Svitare il dado (7) della fascetta sul silenziatore terminale (9) | | |
12 | Sfilare il silenziatore centrale (8) dal silenziatore terminale (9) | ||
13 | Svitare il dado (10) della fascetta sul silenziatore centrale (8) | | |
14 | Tirare indietro il silenziatore centrale (8) ed estrarlo | ||
15.1 | Montare la sonda O2 a valle del catalizzatore (G3/1) | Solo in caso di sostituzione del silenziatore centrale (8). | |
| |||
| |||
Pasta | |||
16 | Montaggio in successione inversa | ||
17 | Leggere gli eventuali guasti memorizzati, event. cancellare | ||
| Collegare STAR DIAGNOSIS, leggere la memoria guasti | ||
Sistema di diagnosi STAR-DIAGNOSIS | |||
Pericolo! | Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto | Proteggere la vettura contro l'avviamento autonomo. | |
18 | Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico nella zona del silenziatore centrale (8) |
Sonda O2
Numero | Denominazione | Motori 134.910/911, 135.930/950 | ||
BA14.00-P-1002-01D | Sonda O2 al silenziatore centrale | Nm | 50 | |
Impianto di scarico
Numero | Denominazione | Motore | Motore | Motore | Motore | ||
BA49.10-P-1001-01M | Dado fascetta silenziatore centrale al catalizzatore | Nm | 43 | 43 | 43 | 43 | |
BA49.10-P-1002-01M | Dado fascetta silenziatore terminale al silenziatore centrale | Nm | 50 | 50 | 50 | 50 | |
Bussola per chiavi a tubo
450 589 04 09 00
Materiale per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1005-06A | Pasta lubrificazione a caldo 1 kg, DBL 6879.20 | A 000 989 76 51 |
Documenti citati
- ad0000p200004ff Collegare STAR DIAGNOSIS, leggere la memoria guasti
- ar6830p4010ff Smontare, montare il rivestimento nel vano piedi
- ar6830p4100ff Smontare, montare il listello di ingresso
- ar8262p7839ff Smontare e montare i woofer
- ar9110p1000ff Smontaggio e montaggio del sedile anteriore
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
