AR46.35-P-1002SM | Smontare, montare il motore elettrico servosterzo | 9.2.07 |
TIPO 450.3 /4 con CODICE (V26) servosterzo EPS (FFO)
a partire dal WME4503001J000001
P46.35-2011-01
1 Connettore a spina elettrico
2 Connettore a spina elettrico
3 Fascetta fermacavi
M19 Motorino servosterzo

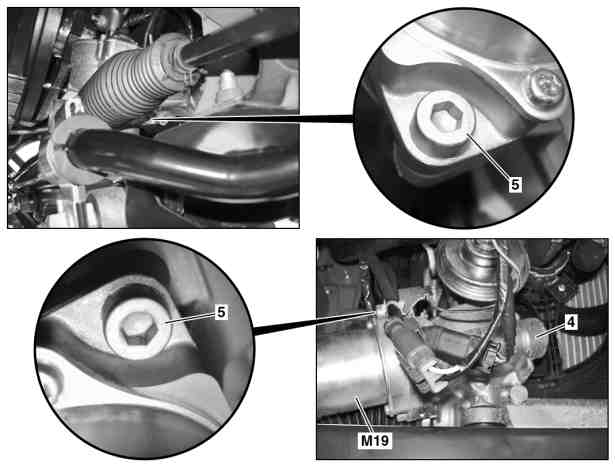

P46.35-2012-06
4 Sterzo a cremagliera
5 Viti
M19 Motorino servosterzo

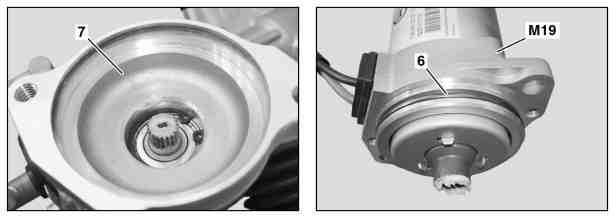

P46.35-2013-04
6 Anello di tenuta
7 Alloggiamento motorino servosterzo
M19 Motorino servosterzo
Pericolo! | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra i montanti del ponte di sollevamento e posizionare i quattro piattelli di alloggiamento sui punti di alloggiamento prescritti dal costruttore del veicolo. | |
| Controllare | ||
1 | Leggere la memoria guasti | Eventualmente eliminare i guasti nelle centraline di comando. | |
| Collegare STAR DIAGNOSIS, leggere la memoria guasti | ||
Sistema di diagnosi STAR DIAGNOSIS | |||
| Smontare | ||
2 | Smontare il rivestimento del sottoscocca | ||
3 | Scollegare il connettore a spina elettrico (1) e il connettore a spina elettrico (2) | ||
4 | Togliere le fascette fermacavi (3). | ||
5 | Pulire l'area di montaggio del motorino servosterzo (M19) | ||
6 | Svitare le viti (5) del motorino servosterzo (M19) dallo sterzo a cremagliera (4) | ||
7 | Togliere il motorino servosterzo (M19) | Prestare attenzione a non far penetrare alcuna sporcizia nell'alloggiamento del motorino servosterzo (7) sullo sterzo a cremagliera (4). | |
| Montare | ||
8 | Ingrassare l'anello di tenuta (6) | L'anello di tenuta (6) deve essere sostituito. | |
Per facilitare il montaggio dell'anello di tenuta (6), utilizzare un lubrificante idoneo. | |||
9 | Inserire il motorino servosterzo (M19) nello sterzo a cremagliera (4) | Osservare la massima pulizia. | |
Inserire il motorino servosterzo (M19) con cautela nello sterzo a cremagliera (4) | |||
Prestare attenzione alla dentatura. | |||
10 | Avvitare le viti (5) del motorino servosterzo (M19) nello sterzo a cremagliera (4) | | |
11 | Collegare il connettore a spina elettrico (1) e il connettore a spina elettrico (2) | Fare attenzione al corretto scatto in posizione dei connettori a spina. | |
12 | Applicare le fascette fermacavo (3) | Le tubazioni devono essere posate e fissate in modo da escludere danneggiamenti e rumori di vibrazioni. | |
13 | Montare il rivestimento sottoscocca | ||
Programmare la centralina di comando | |||
14 | Calibrare il sensore angolo di sterzata | Seguire le istruzioni in DAS. | |
| Collegare STAR DIAGNOSIS, leggere la memoria guasti | ||
Sistema di diagnosi STAR DIAGNOSIS |
Scatola sterzo
Documenti citati
- ad0000p200004sm Collegare la STAR DIAGNOSIS, leggere la memoria guasti
- ar6130p1001sm Smontare, montare il rivestimento del sottoscocca
- as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
