AR46.20-A-0520LA | Smontare, montare il rinvio angolare | 30.8.07 |
STERZI 766.422 nel TIPO 8AB390.053 /054

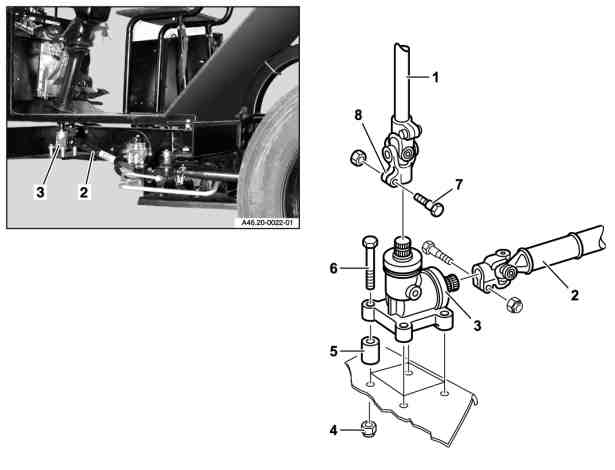

A46.20-0020-06
1 Albero dello sterzo
2 Albero dello sterzo
3 Rinvio angolare
4 Dado
5 Boccola distanziatrice
6 Vite
7 Vite
8 Giunto cardanico
| Smontare | ||
| Avvertenze su viti e dadi autobloccanti | ||
1 | Controllare la posizione diritta della scatola dello sterzo, eventualmente correggerla con il volante | ||
2 | Smontare l'albero dello sterzo (2) tra il rinvio angolare (3) e la scatola dello sterzo | ||
3 | Smontare la vite (7) sul giunto cardanico (8) | ||
4 | Smontare le viti (6) e rimuovere le boccole distanziatrici (5) | ||
5 | Togliere il rinvio angolare (3) | La posizione dell'albero dello sterzo (1) e del volante non va più modificata dopo lo smontaggio del rinvio angolare. | |
| Montare | ||
6 | Controllare, regolare le tacche sul rinvio angolare (3) | ||
7 | Applicare il rinvio angolare (3) sul giunto cardanico (8) e portarlo nella posizione di montaggio | Durante il montaggio non modificare la posizione dell'albero dello sterzo (1). | |
8 | Montare le boccole distanziatrici (5) e fissare le viti (6) con i dadi (4) | ||
9 | Avvitare in modo uniforme il rinvio angolare (3) passando alternativamente da un punto a quello diagonalmente opposto | | |
10 | Montare la vite (7) sul giunto cardanico (8) | ||
| |||
11 | Montare l'albero dello sterzo (2) |
Scatola sterzo
Documenti citati
- ah0000n000101a Avvertenze su viti e dadi autobloccanti
- ar4610a040006la Controllare la posizione diritta della scatola dello sterzo
- ar4610a0540la Smontare, montare l'albero dello sterzo tra il rinvio angolare e la scatola dello sterzo
- ar4620a052001la Controllare, regolare le tacche sul rinvio angolare
