Controllare il livello del veicolo sull'assale anteriore con l'inclinometro elettronico

AR40.20-D-6870TS

Controllare il livello del veicolo sull'assale anteriore con l'inclinometro elettronico

21.06.2018

Tipo

907, 910

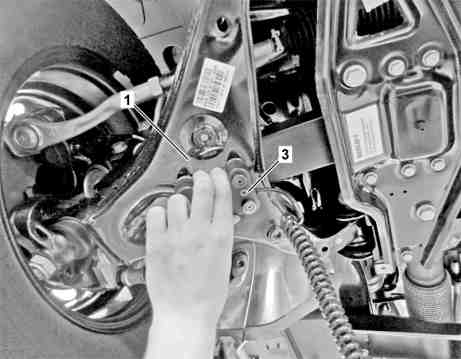

Illustrazione riferita al tipo 907, lato destro del veicolo

1

Braccio trasversale

3

Sensore di misurazione

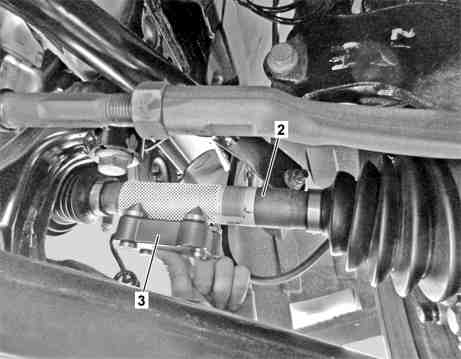

Illustrazione riferita al tipo 910, lato destro del veicolo

2

Semiasse anteriore

3

Sensore di misurazione

Illustrazione esemplificativa selezione del modello del veicolo

6

Voce di menu

7

Inclinometro



Controllare

1

Controllare le condizioni preliminari per la misurazione dell'assetto geometrico dell'autotelaio.

AR40.20-D-0050TS

 Posizionare il veicolo per la misurazione su una postazione di misurazione idonea, ad es. fossa di lavoro o ponte sollevatore a 4 colonne.



Pulire

2.1

Pulire i punti di misurazione sul braccio trasversale anteriore sinistro e destro (1).

Tipo 907

2.2

Pulire i punti di misurazione sul semiasse anteriore sinistro e destro (2).

Tipo 910

Se necessario,



rimuovere le etichette adesive presenti.



Misurare

3

Selezionare la voce di menu (6) nel clinometro (7).



000 588 05 19 00 Clinometro livello del veicolo

WS40.00-P-0007B

 Selezionare il modello del veicolo corrispondente. Attenersi alle Istruzioni d'uso del clinometro (7).

4.1

Applicare il sensore di misurazione (3) sul semiasse anteriore sinistro (2) e memorizzare il valore misurato.

Tipo 910


Il cavo di collegamento del sensore di misurazione (3) deve essere rivolto verso il centro del veicolo.
Altrimenti possono verificarsi errori di misurazione.

4.2

Applicare il sensore di misurazione (3) sul braccio trasversale sinistro (1) e memorizzare il valore misurato.

Tipo 907


Il cavo di collegamento del sensore di misurazione (3) deve essere rivolto verso il centro del veicolo.
Altrimenti possono verificarsi errori di misurazione.

5.1

Applicare il sensore di misurazione (3) sul semiasse anteriore destro (2) e memorizzare il valore misurato.

Tipo 910


Il cavo di collegamento del sensore di misurazione (3) deve essere rivolto verso il centro del veicolo.
Altrimenti possono verificarsi errori di misurazione.

5.2

Applicare il sensore di misurazione (3) sul braccio trasversale destro (1) e memorizzare il valore misurato.

Tipo 907


Il cavo di collegamento del sensore di misurazione (3) deve essere rivolto verso il centro del veicolo.
Altrimenti possono verificarsi errori di misurazione.

6

Calcolare e annotare il valore medio.

 Il valore medio viene utilizzato per l'abbinamento dei valori teorici interessati per la differenza dell'angolo di sterzata nonché per convergenza, campanatura, incidenza e inclinazione.
