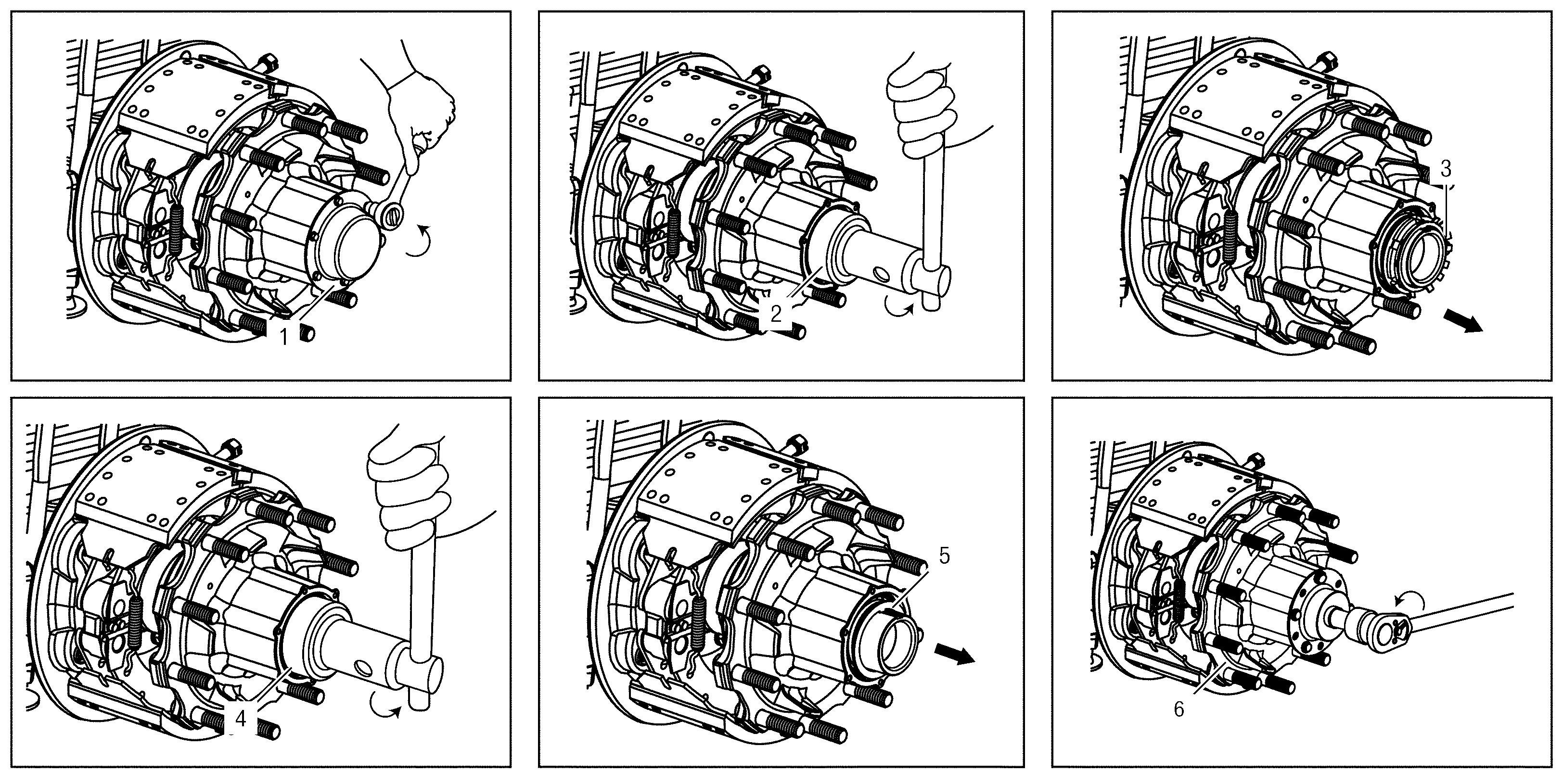

Y35.00-A004-09
Smontaggio dell'asse tag con tassello di chiusura mandrino |
1 | Coperchio terminale mozzo | 4 | Dado elastico interno | |
2 | Dado elastico esterno | 5 | Piastra distanziatrice | |
3 | Piastra di bloccaggio | 6 | Mozzo della ruota con cuscinetto |

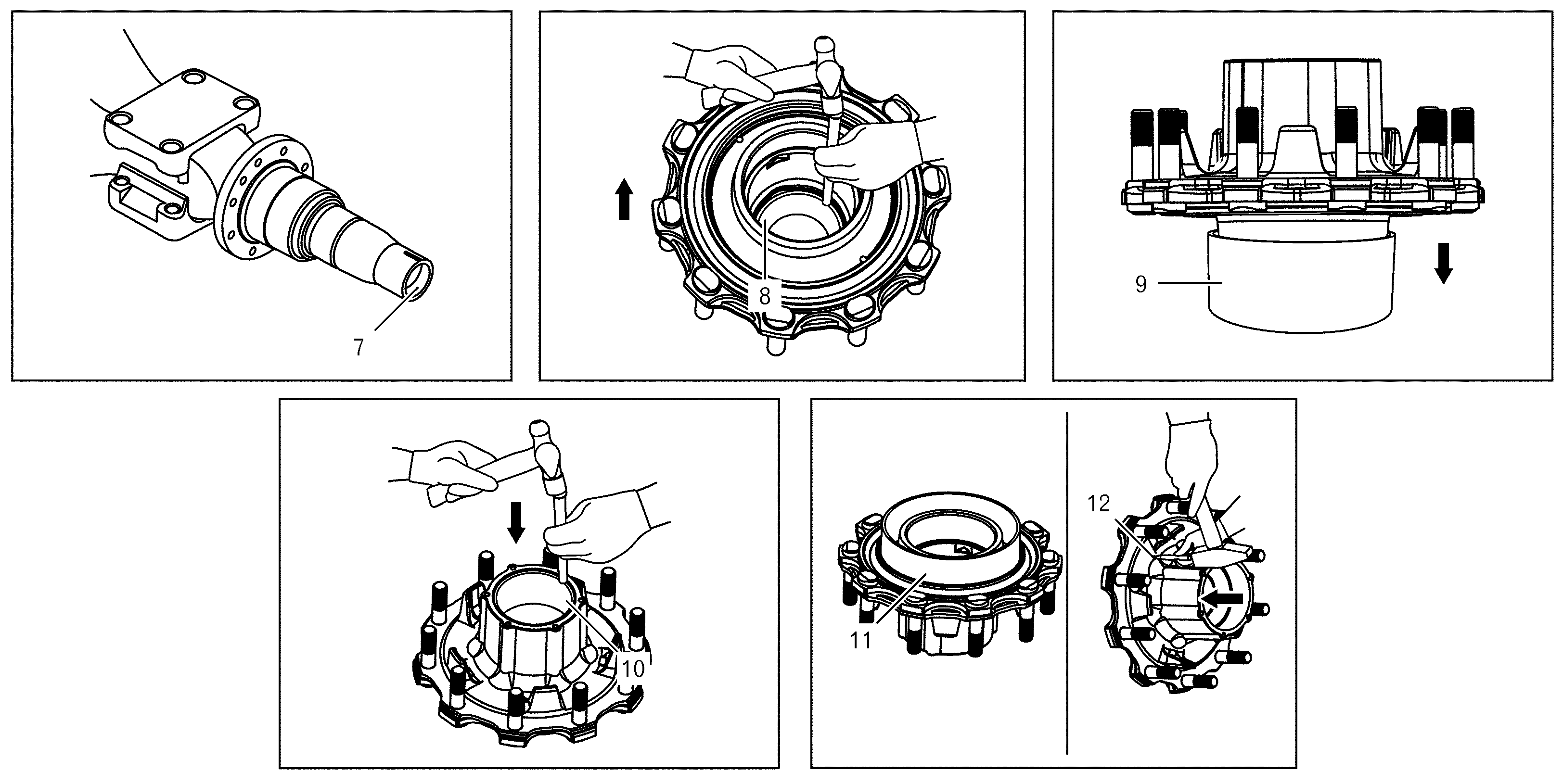

Y35.00-A008-09
7 | Tassello di chiusura mandrino | 10 | Anello esterno del cuscinetto a rulli conici interno | |
8 | Anello esterno del cuscinetto a rulli conici esterno | 11 | Copertura della sede | |
9 | Anello di inserimento | 12 | Mandrino di espulsione |

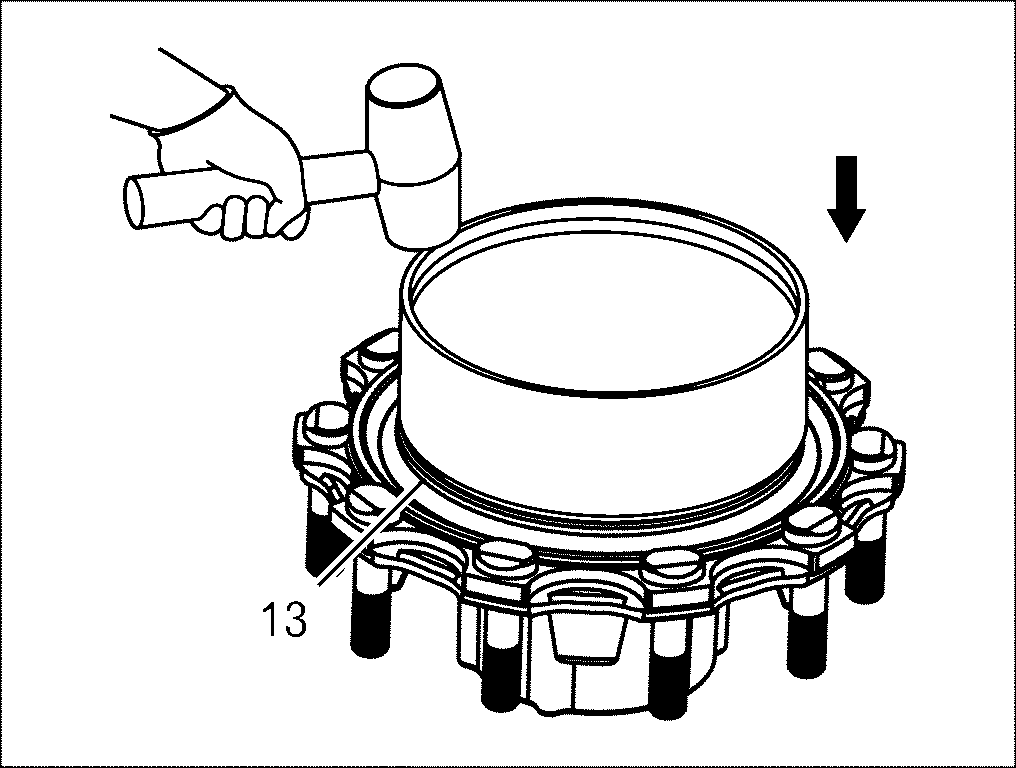

Rimontaggio dell'asse tag con tassello di chiusura mandrino |
13 | Anello di inserimento protezione antipolvere |
Y35.00-A007-01

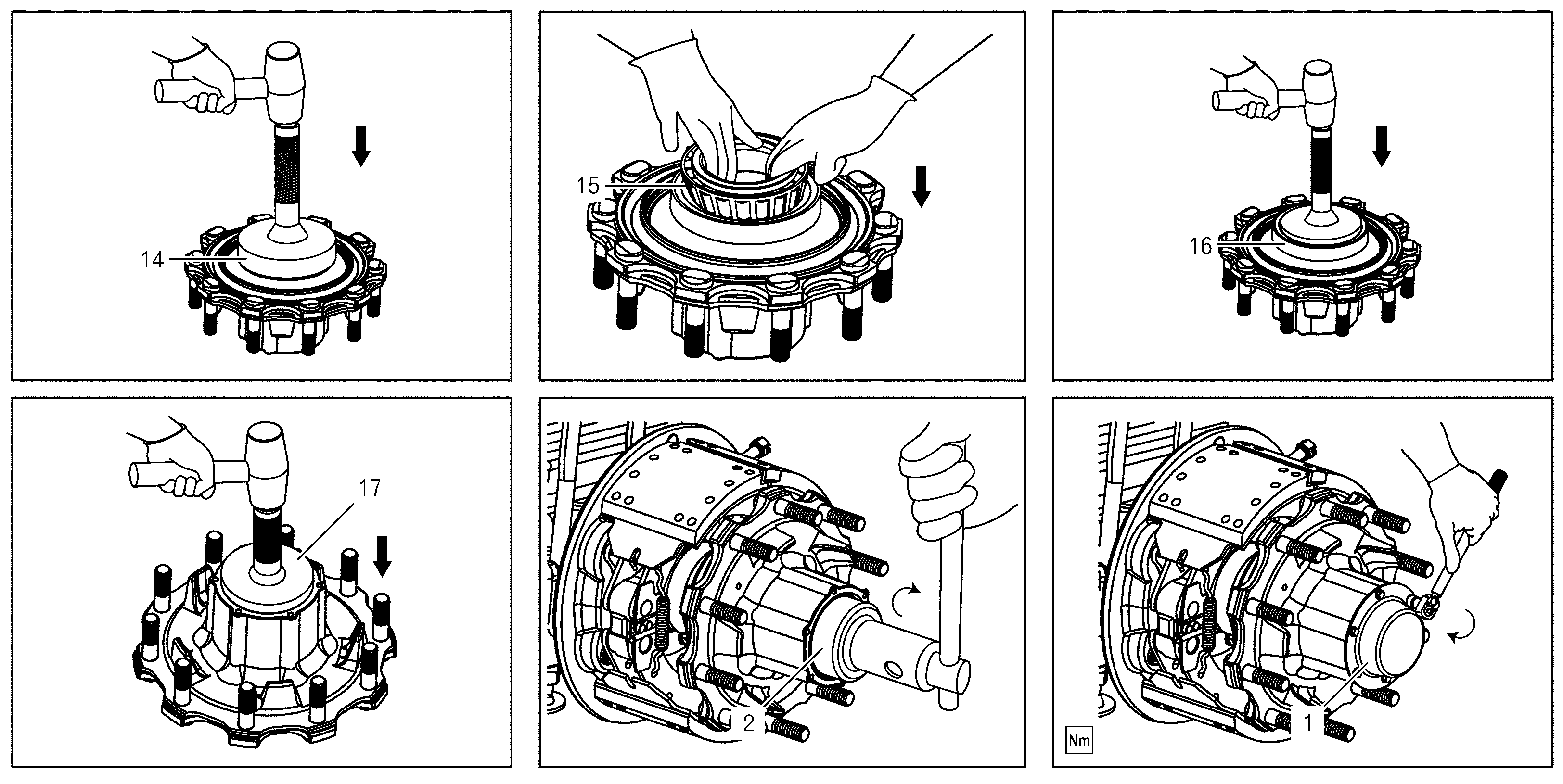

Y35.00-A006-09
14 | Attrezzo di montaggio per cuscinetti interni | 17 | Attrezzo di montaggio per cuscinetti esterni | |
15 | Cuscinetto a rulli conici interno | 2 | Dado elastico esterno | |
16 | Punzone | 1 | Coperchio terminale mozzo |
| Smontare | ||
1 | Smontare le ruote posteriori dall'asse tag | Smontare, montare le ruote | |
2 | Rimuovere i tamburi dei fremi dell'asse di supporto | ||
3 | Smontare il coperchio terminale del mozzo (1) dal gruppo del mozzo | ||
4 | Smontare il dado elastico esterno (2) | Utilizzare la chiave per dadi del mozzo | |
5 | Togliere la piastra di bloccaggio (3) | Utilizzare un cacciavite | |
6 | Smontare il dado elastico interno (4) | Utilizzare la chiave per dadi del mozzo | |
7 | Smontare la piastra distanziatrice (5) dal mozzo della ruota | Utilizzare un cacciavite | |
8 | Smontare il mozzo della ruota unitamente al cuscinetto (6) dall'asse | | |
Usare l'estrattore per mozzi | |||
9 | Rimuovere l'anello esterno del cuscinetto a rulli conici esterno (8) dal mozzo della ruota | Utilizzare il mandrino di espulsione in rame e il martello | |
Si deve utilizzare il mandrino per rimuovere l'anello esterno del cuscinetto a rulli conici esterno al fine di evitare potenziali danneggiamenti del cuscinetto del mozzo della ruota. | |||
10 | Posizionare il mozzo sopra l'anello di inserimento (9) nel mozzo della ruota | Mandrino | |
11 | Rimuovere il cuscinetto a rulli conici interno, l'anello esterno (10) e la guarnizione di tenuta | Assicurarsi che il lato interno del cuscinetto del mozzo sia rivolto in basso sull'anello di inserimento nel mozzo della ruota. | |
12 | Smontare la guarnizione di tenuta dal mozzo della ruota | ||
13 | Smontare il cuscinetto a rulli conici interno dal mozzo della ruota | ||
14 | Smontare l'anello esterno cuscinetto a rulli conici interno dal mozzo della ruota | Utilizzare il mandrino di espulsione in rame e il martello | |
15 | Rimuovere la protezione antipolvere (11) dal mozzo posteriore | Utilizzare il mandrino di espulsione (12) e il martello. | |
16 | Impostazione gioco assiale mozzo | Regolare il gioco del cuscinetto ruota sul mozzo della ruota lato posteriore | |
| Montare | ||
17 | Montare la copertura della sede sul mozzo | Utilizzare l'anello di inserimento nel mozzo della ruota | |
Mandrino | |||
18 | Applicare un cordone di sigillante sull'intera larghezza dell'interfaccia tra il deflettore dell'olio e il mozzo della ruota | Loctite 5900 | |
19 | Montare l'anello esterno del cuscinetto interno, diametro esterno 149.7 | Utilizzare un attrezzo di montaggio per cuscinetti (14)(piastre di inserimento) | |
Piastra d'inserimento | |||
20 | Riempire il mozzo della ruota con 200 gms/mozzo di grasso lubrificante | ||
21 | Montare il cuscinetto a rulli conici interno (15) sul mozzo della ruota | Il cuscinetto a rulli deve essere completamente riempito di grasso tra i rulli e la gabbia | |
22 | Montare la nuova guarnizione radiale sul lato interno del mozzo della ruota | Utilizzare un attrezzo di montaggio (16) per montare l'anello di tenuta radiale per alberi | |
Mandrino | |||
23 | Montare l'anello esterno del cuscinetto esterno | Utilizzare (piastre di inserimento)(17), diametro esterno 129.7 | |
Piastra d'inserimento | |||
24 | Ingrassare il mozzo della ruota | Quantità: 200 gms/mozzo | |
25 | Montare il mozzo della ruota sul ponte dell'asse | Utilizzare un attrezzo di montaggio e staccare l'attrezzo di montaggio dal mozzo della ruota. | |
26 | Ingrassare il cuscinetto a rulli conici esterno | ||
27 | Montare il cuscinetto a rulli conici esterno sul mozzo. | ||
28 | Montare la piastra distanziatrice | ||
29 | Montare il dado elastico interno | Utilizzare la chiave per dadi del mozzo | |
30 | Impostazione gioco assiale mozzo | Regolare il gioco del cuscinetto ruota sul mozzo della ruota lato posteriore | |
Serrare il dado interno utilizzando la chiave per dadi del mozzo | |||
Serrare il dado interno | |||
31 | Montare l'anello di arresto | ||
32 | Montare il dado elastico esterno (2) | Utilizzare la chiave per dadi del mozzo | |
Montare il dado elastico esterno | |||
33 | Montare il coperchio terminale del mozzo (1) nel mozzo posteriore e serrare (procedendo a croce) | Montare il coperchio terminale coprimozzo sul mozzo posteriore | |
34 | Stendere il sigillante sul semiasse verso il mozzo della ruota | Loctite 5900 | |
35 | Montare il tamburo del freno posteriore sull'asse tag | ||
36 | Montare le ruote posteriori | ||
37 | Togliere il treppiede e il cric |
090 589 11 43 00
Mandrino
090 589 04 32 00
Piastra d'inserimento
090 589 12 43 00
Mandrino
090 589 05 32 00
Piastra d'inserimento
Documenti citati
- ar3520y030101a Regolare il gioco del cuscinetto ruota sul mozzo della ruota lato posteriore
- ar4010y1100b Smontare, montare le ruote
