Smontare, montare il semiasse posteriore

AR35.30-W-0620A

Smontare, montare il semiasse posteriore

03.05.2018

Assale posteriore

746.301 nel tipo 956

Assale posteriore

746.301/302 nel tipo 963, 964

Assale posteriore

748.595 nel tipo 963, 964

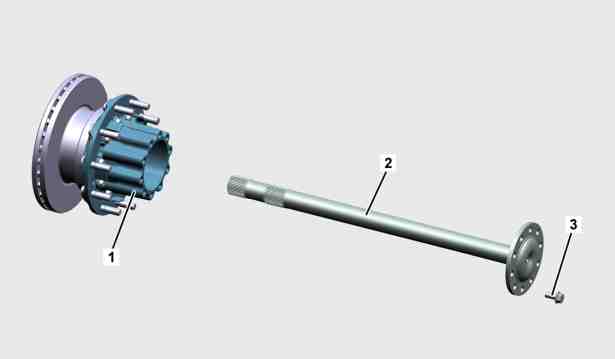

1

Mozzo ruota

2

Semiasse posteriore

3

Vite

Avvertenze relative alla valutazione di perdite d'olio su gruppi

AH00.00-N-0011-02A



Smontare

1

Bloccare il veicolo con cunei di arresto per impedirne lo spostamento accidentale.

2

Bloccare meccanicamente il differenziale dell'asse posteriore.

AR35.40-W-0701A

3

Svitare le viti (3) del semiasse posteriore (2).

4

Smontare il semiasse posteriore (2) dal mozzo della ruota (1).



Montare

5

Pulire le superfici di tenuta sul mozzo della ruota (1) e sul semiasse posteriore (2).

6

Applicare uno strato di sigillante sul mozzo della ruota (1).

Sigillante Omnifit FD 3041

*BR00.45-Z-1012-01A

7

Inserire il semiasse posteriore (2) nel mozzo della ruota (1).

8

Avvitare le viti (3) del semiasse posteriore (2) nel mozzo della ruota (1) e serrarle passando alternativamente da un punto a quello diagonalmente opposto.

 Vite semiasse posteriore sul mozzo della ruota

*BA35.30-N-1001-01JH

9

Sbloccare meccanicamente il differenziale dell'asse posteriore.

AR35.40-W-0701A

10

Togliere i cunei di arresto.

 Semiasse posteriore

Numero

Denominazione

Assale posteriore 746.301 nel tipo 956

Assale posteriore 746.301/302 nel tipo 963, 964

BA35.30-N-1001-01JH

Vite semiasse posteriore sul mozzo della ruota

M16x1,5

Nm

-

-

M18x1,5

Nm

400

400

 Semiasse posteriore

Numero

Denominazione

Assale posteriore 748.595 nel tipo 963, 964

BA35.30-N-1001-01JH

Vite semiasse posteriore sul mozzo della ruota

M16x1,5

Nm

-

M18x1,5

Nm

400

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1012-01A

Sigillante Omnifit FD 3041

A 002 989 47 20 10
