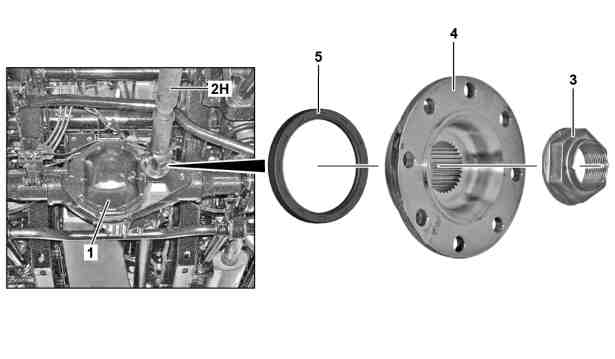

Smontare, montare il paraolio radiale della flangia conduttrice verso il secondo assale posteriore

AR35.30-P-4665SW

Smontare, montare il paraolio radiale della flangia conduttrice verso il secondo assale posteriore

16.11.2016

Assale posteriore

741.534 nel tipo 461.392

1

Assale con trasmissione passante

2H

Albero di trasmissione

3

Dado

4

Flangia conduttrice

5

Guarnizione radiale per alberi

 

Smontare, montare



Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A



Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

1

Condurre il veicolo sopra la fossa di montaggio o sollevarlo

AR00.60-P-1000G

2

Smontare l'albero di trasmissione (2H) dall'assale con albero passante (1) verso il secondo assale posteriore sulla flangia conduttrice (4)

AR41.10-P-0050SW

3

Smontare il dado (3) dalla flangia conduttrice (4)

 Bloccare la flangia conduttrice (4) con una chiave a brugola.

 Montaggio: Sostituire il dado autobloccante (3).

 Dado flangia di uscita sull'albero di passaggio

*BA35.30-P-1005-02A

 Chiave a forchetta

*129589010700

4

Smontare la flangia conduttrice (4) con un attrezzo idoneo dall'albero passante

 Controllare la flangia conduttrice (4) per tracce di usura, all'occorrenza sostituirla.

5

Sollevare l'anello di tenuta radiale per alberi (5) dalla scatola dell'assale con albero passante (1) facendo leva con un attrezzo idoneo


Non danneggiare la sede dell'anello di tenuta radiale per alberi (5) nella scatola.
In caso contrario si verificano difetti di tenuta.

 Montaggio: Inserire l'anello di tenuta radiale per alberi (5) con il punzone nella scatola dell'assale con albero passante (1) finché il punzone aderisce alla scatola.

 Mandrino

*140589121500

6

Montaggio in successione inversa

7

Controllare il livello dell'olio sull'assale con albero passante (1), se necessario correggerlo



AP35.10-P-3510G

8

Eseguire il test di funzionamento dell'assale con trasmissione passante (1)

 Coppia conica assale posteriore

Numero

Denominazione

Tipo 461

BA35.30-P-1005-02A

Dado flangia di uscita sull'albero di passaggio

Nm

160
