Smontare, montare il semiasse posteriore

AR35.30-P-0620GH

Smontare, montare il semiasse posteriore

23.1.97

13.10.99

Operazioni modificate

 E' stata eliminata l'operazione "Smontare la pinza freno".

E' stata aggiunta l'operazione 6, "Estrarre il giunto della barra di accoppiamento"



Smontare, montare



Avvertenze su viti e dadi autobloccanti

Tutti i tipi

AH00.00-N-0001-01A

1

Montare le ruote posteriori



Smontare e rimontare le ruote, se necessario incrociarle

AP40.10-P-4050GH

2

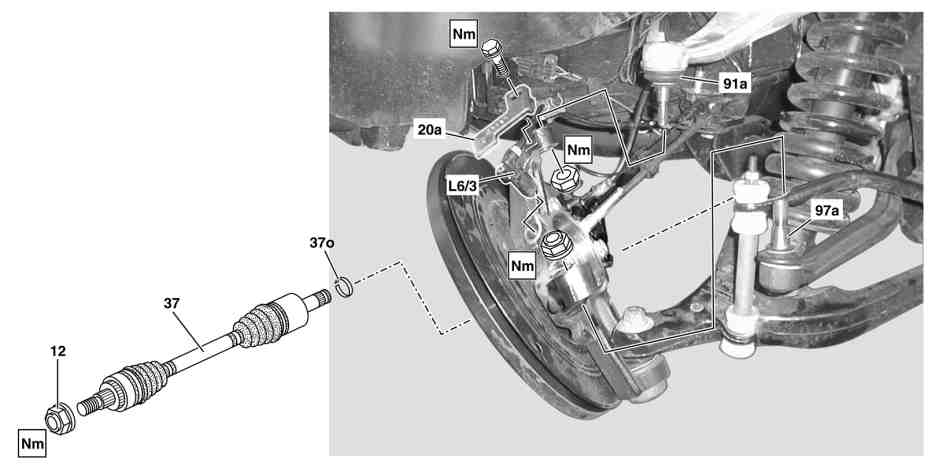

Smontare il dado esagonale con spallamento (12) del semiasse posteriore

 Sostituire il dado esagonale con spallamento autobloccante.

 Azionare il freno di stazionamento.



*BA35.30-P-1001-01B

3

Smontare il supporto del trasduttore regime (20a) dal mozzo della ruota



*BA35.20-P-1006-07A

4

Smontare il trasduttore regime (L6/3)

AR42.40-P-0820GH

5

Estrarre lo snodo di guida (91a) del braccio trasversale superiore dal mozzo della ruota

AR35.20-P-0107-01GH



*BA35.20-P-1002-07A

 Tassello di spinta

*129589106300

 Supporto

*163589014300

 Pressa

*163589034300

6

Estrarre il giunto della barra di accoppiamento (97a) dal mozzo della ruota

AR35.20-P-0109-01GH



*BA35.20-P-1002-04B

 Tassello di spinta

*140589006300



*202589023300

7

Estrarre il semiasse posteriore (37) dalla flangia del semiasse posteriore stessa

 Non danneggiare la guarnizione di gomma ed il rotore del trasduttore regime.

 Comprimere il semiasse posteriore fino all'arresto in direzione della scatola ponte. Ribaltare il mozzo della ruota in avanti verso l'esterno.

Se il semiasse posteriore è bloccato:

Estrarre il semiasse posteriore dalla flangia del semiasse posteriore stesso.

AR35.30-P-0115-03B

 Attrezzo di estrazione e di inserimento

*210589034300

 Supporto

*210589014000

8

Estrarre il semiasse posteriore (37) dalla scatola ponte

 Montaggio: per facilitare il montaggio, girare l'anello di sicurezza con l'apertura rivolta in basso.

AR35.30-P-0620-01GH

9

Controllare la tenuta e lo stato dei giunti e delle guarnizioni di gomma

 Se un giunto è difettoso:

Sostituire completamente il semiasse posteriore.

 Se le guarnizioni di gomma sono anermetiche o danneggiate:

Sostituire le guarnizioni di gomma del semiasse posteriore

AR35.30-P-0665GH

10

Sostituire l'anello di sicurezza (37o)

11

Montaggio in successione inversa

Numero

Denominazione

Tipo 163

BA35.20-P-1002-04B

Dado autobloccante del giunto della barra di accoppiamento sul mozzo della ruota

Nm

55

Numero

Denominazione

Tipo 163

BA35.20-P-1002-07A

Dado autobloccante dello snodo portante braccio trasversale superiore sul mozzo della ruota

Nm

50

BA35.20-P-1006-07A

Vite del supporto trasduttore regime sul mozzo della ruota

Nm

10

Numero

Denominazione

Tipo 163

BA35.30-P-1001-01B

Dado con spallamento semiasse posteriore su flangia semiasse posteriore

Nm

490
