Smontare, montare il fuso a snodo · ar3325d0400b · Mercedes-Benz WIS

AR33.25-D-0400B

Smontare, montare il fuso a snodo

8.9.11

Assale anteriore 730.412 nel TIPO 667

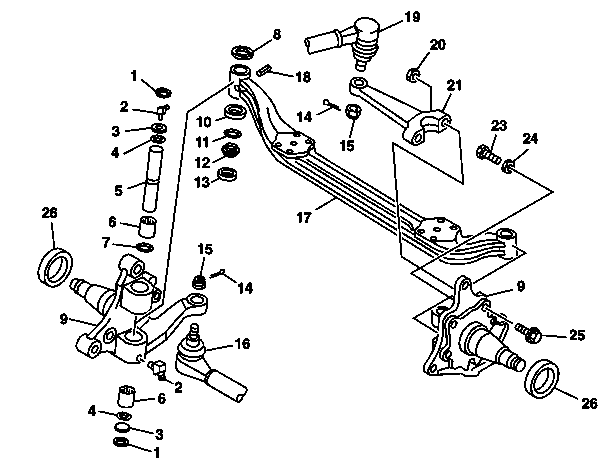

D33.25-0200-06

1 Anello di sicurezza

2 Raccordo di lubrificazione

3 Tappo di chiusura

4 Anello di tenuta

5 Perno del fuso a snodo

6 Cuscinetto a rullini

7 Guarnizione ad anello per alberi

8 Rondella di compensazione

9 Fuso a snodo

19 Barra di accoppiamento dello sterzo

20 Dado

21 Leva sul fuso a snodo

23 Vite per la limitazione angolo di sterzata

24 Dado

25 Vite

26 Anello di spinta

10 Anello di fermo (lato sterzo)

11 Paraolio (lato sterzo)

12 Anello di spinta (lato sterzo)

13 Cuscinetto assiale a rulli (lato opposto allo sterzo)

14 Copiglia

15 Dado a corona

16 Tirante trasversale

17 Scatola del ponte

18 Bussola serraggio

 	Smontaggio, montaggio
1	Smontare il mozzo della ruota anteriore		AR33.20-D-0310B
2	Estrarre la barra di accoppiamento (19) dalla leva sul fuso a snodo (21)	 Sostituire la copiglia (14).	AR46.40-D-0100-01B
			*BA46.40-N-1001-04A
			*BA46.40-N-1002-04A
			*601589043300
3	Estrarre il tirante trasversale (16) dalla leva di comando sterzo del fuso a snodo (9)	 Sostituire la copiglia (14).	AR46.40-D-0200-01B
			*BA46.40-N-1001-01A
			*BA46.40-N-1003-01A
			*601589043300
4	Smontare la leva sul fuso a snodo (21) dal fuso a snodo (9)	 Sostituire i dadi (20).	AR33.25-D-0400-07B
			*BA46.40-N-1001-05A
5	Estrarre il sensore ABS dal foro di alloggiamento nel fuso a snodo (9)	 Sostituire la boccola di serraggio per il sensore ABS e inserirla con grasso privo di acido.	AR42.30-D-0150-01B
			*BR00.45-Z-1019-06A
6	Smontare l'anello di spinta (26) dal fuso a snodo (9)	 Controllare l'anello di spinta (26) prima dello smontaggio, se necessario sostituire l'anello di spinta (26).	AR33.25-D-0400-09B
7	Smontare il perno del fuso a snodo (5)	 Controllare, all'occorrenza sostituire l'anello di sicurezza (1) e il perno del fuso a snodo (5). Sostituire la boccola fissaggio (18), il coperchio di chiusura (3), gli anelli di tenuta (4), il cuscinetto a rullini (6), il paraolio (7), l'anello di fermo (10), il paraolio (11), l'anello di spinta (12) e i cuscinetto assiale a rulli (13).	AR33.25-D-0400-10B
		 Misurare e regolare il gioco assiale singolarmente per ogni fuso a snodo (9) mediante rondelle di compensazione dello spessore adatto (8). le rondelle di compensazione (8) sono disponibili in vari spessori da 0,9 mm fino a 1,7 mm (gradazione di 0,2 mm ).	*BE33.25-N-1001-01B
			*309589001500
			*601589031500
			*730589021500
			*000589923300
			*309589036300
			*730589006300
8	Togliere il fuso a snodo (9) dalla scatola del ponte anteriore (17)
9	Controllare, all'occorrenza sostituire il fuso a snodo (9).		AR33.25-D-0500B
10	Montaggio in successione inversa
11	Controllare, all'occorrenza regolare la convergenza e la limitazione finecorsa dello sterzo

Valori di controllo e di regolazione fuso a snodo

Numero	Denominazione		Assale anteriore 730.412


BE33.25-N-1001-01B	Gioco assiale del fuso a snodo	mm	0,01...0,1

 Tirante trasversale

Numero	Denominazione			Sterzo 765.841 nel tipo 667 con assale anteriore 730.412


BA46.40-N-1001-01A	Dado della barra di accoppiamento sul fuso a snodo		Nm	95
BA46.40-N-1003-01A	Dado fascetta di serraggio sulla barra di accoppiamento	–	Nm	50
		M10	Nm	-
		M121,5	Nm	-

 Barra di accoppiamento

Numero	Denominazione			Sterzo 765.841 nel tipo 667 con assale anteriore 730.412


BA46.40-N-1001-04A	Dado barra di accoppiamento sulla leva sul fuso a snodo		Nm	150
BA46.40-N-1002-04A	Dado fascetta di serraggio sulla barra di accoppiamento	–	Nm	50
		M10	Nm	-
		M121,5	Nm	-

 Leva di rinvio dello sterzo

Numero	Denominazione		Sterzo 765.841 nel tipo 667 con assale anteriore 730.412


BA46.40-N-1001-05A	Leva sul fuso a snodo sullo snodo anteriore	Nm	185

730 589 02 15 00

000 589 92 33 00

309 589 00 15 00

601 589 03 15 00

Mandrino di inserimento e di espulsione

Perno di spinta

Mandrino di guida

Pressa idraulica

730 589 00 63 00

601 589 04 33 00

309 589 03 63 00

Elemento di spinta

Riscaldatore per l'occhiello dell'assale

Estrattore

Materiali per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1019-06A	Grasso sensore ABS	A 000 989 62 51 10

Documenti citati

ar3320d0310b Smontare, montare il mozzo della ruota anteriore
ar3325d040007b Smontare, montare la leva sul fuso a snodo dal fuso a snodo
ar3325d040009b Smontaggio e montaggio dell'anello di spinta del fuso a snodo
ar3325d040010b Smontaggio e montaggio del perno del fuso a snodo
ar3325d0500b Controllare il fuso a snodo
ar4230d015001b Estrarre, inserire il sensore ABS dal foro di alloggiamento nel fuso a snodo
ar4640d010001b Staccare, montare il tirante laterale comando sterzo sulla leva del fuso a snodo
ar4640d020001b Espellere, montare il tirante trasversale sulla leva di comando sterzo
