AR33.20-D-0310B

Smontare, montare il mozzo della ruota anteriore

10.3.10

Assale anteriore 730.412 nel TIPO 667

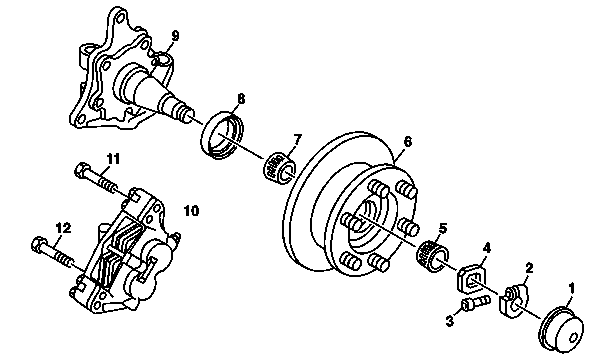

D33.20-0200-05

1 Calotta del grasso

2 Dado di serraggio

3 Vite ad esagono cavo

4 Rosetta di spallamento

5 Cuscinetto a rulli conici esterno

6 Mozzo della ruota anteriore (con disco freno)

7 Cuscinetto a rulli conici interno

8 Guarnizione radiale per alberi

9 Fuso a snodo anteriore

10 Pinza freno

11 Vite

12 Vite

Avvertenze di modifica

13.11.00	Valore modificato da 14 Nm a 12 Nm	Valore modificato in BA33.20-N-1001-01A per l'assale anteriore 730.412	*BA33.20-N-1001-01A
14.11.00	Valore modificato da 205 Nm a 180 Nm	Valore modificato in BA42.10-N-1002-10C per l'assale anteriore 730.412	*BA42.10-N-1001-10C
14.11.00	Valore modificato da 0,02...0,4 mm a 0,02...0,06 mm	Valore modificato in BE33.20-N-1001-01A per Assale anteriore 730.353/354	*BE33.20-N-1001-01A

 	Smontaggio, montaggio
1	Sollevare il veicolo con un elevatore nella fossa o un cric da officina.	 Montare i cavalletti di sostegno.	AR00.60-D-1000-01B
			*BA40.10-N-1001-01B
2	Smontare la pinza freno (10) sul fuso a snodo anteriore (9)	 Sostituire le viti (11 e 12)	AR42.10-D-0090-01B
			*BA42.10-N-1001-10C
3	Smontare la calotta del grasso (1) sul mozzo ruota anteriore (6)	 Montaggio: Riempire con grasso la calotta del grasso (1).	AR33.20-D-0310-07B
			*116589223300
		 Montaggio: Stendere uno strato di sigillante sul bordo esterno della calotta del grasso (1).	*BR00.45-Z-1020-01A
4	Smontare il mozzo della ruota anteriore (6) con il disco freno dal fuso a snodo anteriore (9)		AR33.20-D-0310-08B
		 Sostituire il paraolio radiale (8).	AR33.20-D-0320-02B
		 Ingrassare il cuscinetto a rulli conici esterno (5) e il cuscinetto a rulli conici interno (7).	*BF33.20-N-1001-01A
			*714589001500
5	Montaggio in successione inversa	 Prima di regolare il gioco dei cuscinetti ruota, abbassare il veicolo.
6	Misurare, regolare il gioco del cuscinetto ruota del mozzo della ruota anteriore (6)		AR33.20-D-0300-01B
			*BE33.20-N-1001-01A
			*BA33.20-N-1001-01A
			*001589532100
			*363589022100
			*366589002105

Valori di controllo per il passaruota, mozzo

Numero	Denominazione		Assali anteriori 730.353/354	Assale anteriori 730.4/604/605/ 606/712


BE33.20-N-1001-01A	Gioco del cuscinetto ruota assale anteriore	mm	0,02...0,06	0,02...0,04

 Passaruota, mozzo

Numero	Denominazione		Assale anteriore 730.412 nel tipo 667


BA33.20-N-1001-01A	Vite a testa esagonale cava per dado serraggio regolazione gioco cuscinetto ruota	Nm	12

 Ruote

 Pinza freno assale anteriore

Numero	Denominazione			Tipo 667 con assale anteriore 730.412


BA42.10-N-1001-10C	Pinza freno sul fuso a snodo anteriore	M121,5	Nm	-
		M141,5	Nm	180
		M161,5	Nm	265

 Mozzo della ruota, coprimozzo

Numero	Denominazione			Assale anteriore 730.4


BF33.20-N-1001-01A	Grasso multiuso	Quantità di riempimento per mozzo della ruota	g	50
		Specifiche per i materiali di consumo	Foglio	BB00.40-P-0267-00A

366 589 00 21 05

363 589 02 21 00

714 589 00 15 00

001 589 53 21 00

Prolunga

Comparatore

Mandrino

Supporto comparatore

116 589 22 33 00

Attrezzo di smontaggio e di montaggio

Materiali per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1020-01A	Massa sigillante / Omnifit FD 3042	A 002 989 47 20 00
