Smontare, montare la barra di torsione sull'assale anteriore

AR32.35-W-2201A

Smontare, montare la barra di torsione sull'assale anteriore

26.06.2020

Tipo

963, 964 con assale anteriore 739.5

Tipo

964 con assale anteriore 730.15

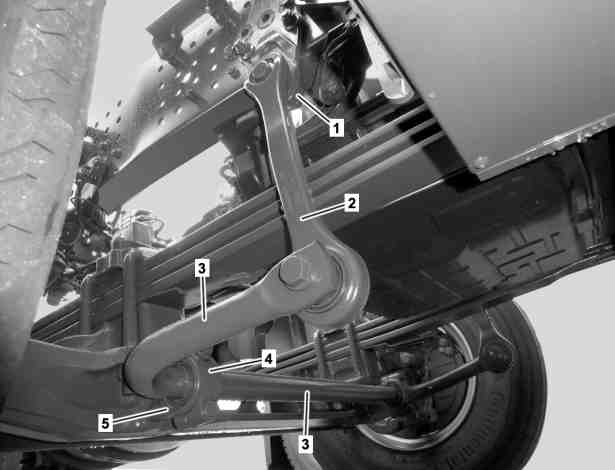

1° asse anteriore, non azionato

1

Supporto del cuscinetto telaio del veicolo

2

Tiranteria barra torsione

3

Barra di torsione

4

Cappello di banco

5

Supporto del cuscinetto assale anteriore

2° assale anteriore, non azionato

1

Supporto del cuscinetto telaio del veicolo

2

Tiranteria barra torsione

3

Barra di torsione

4

Cappello di banco

5

Supporto del cuscinetto assale anteriore

1° asse anteriore, azionato

1

Supporto del cuscinetto telaio del veicolo

2

Tiranteria barra torsione

3

Barra di torsione

4

Cappello di banco

5

Supporto del cuscinetto assale anteriore

2° assale anteriore, azionato

1

Supporto del cuscinetto telaio del veicolo

2

Tiranteria barra torsione

3

Barra di torsione

4

Cappello di banco

5

Supporto del cuscinetto assale anteriore

Avvertenza tecnica

Avvertenze relative ai collegamenti a vite realizzati in base al procedimento di serraggio controllato in base all'angolo di rotazione

AH00.00-P-0020-01A

Avvertenze relative ai componenti rilevanti per la sicurezza

AH00.00-Z-0019-01A



Smontare

1

Smontare la barra di torsione (3) dalle tiranterie della barra di torsione (2).

2

Smontare i cappelli del cuscinetto (4) da entrambi i cavalletti di supporto asse anteriore (5).

3

Smontare la barra di torsione (3) dai cavalletti di supporto asse anteriore (5).

4

Smontare le tiranterie della barra di torsione (2) dai cavalletti di supporto telaio del veicolo (1).



Controllare

5

Controllare se le bronzina sulla barra di torsione (3) sono danneggiate o usurate in corrispondenza dei cavalletti di supporto asse anteriore (5).

Se sono riconoscibili danni o tracce di usura,



montare nuove bronzine sulla barra di torsione (3) in corrispondenza dei cavalletti di supporto asse anteriore (5).

6

Controllare le bronzine sulle tiranterie della barra di torsione (2) per danneggiamento e usura.

Se sono riconoscibili danni o tracce di usura,



montare nuove bronzine sulle tiranterie della barra di torsione (2).

AR32.35-W-2210-02B

 Pompa a mano

*652589003321

 Cilindro cavo

*652589003322

 Tubo flessibile idraulico (completo)

*652589003323

 Mandrino filettato

*652589003311

 Attrezzo di inserimento e di estrazione

*652589003301

 Attrezzo di inserimento e di estrazione

*950589023300

 Bussola

*652589003315

 Attrezzo di inserimento e di estrazione

*652589003302

 Bussola

*652589003316

 Attrezzo di estrazione e di inserimento

*963589003300

 Attrezzo d'inserimento e disinserimento

*950589013300

7

Controllare le bronzine sulla barra di torsione (3) per danneggiamento e usura.

Se sono riconoscibili danni o tracce di usura,



montare nuove bronzine sulla barra di torsione (3).

AR32.35-W-2210-04B

 Pompa a mano

*652589003321

 Cilindro cavo

*652589003322

 Tubo flessibile idraulico (completo)

*652589003323

 Mandrino filettato

*652589003311

 Attrezzo di inserimento e di estrazione

*652589003301

 Attrezzo di inserimento e di estrazione

*950589023300

 Bussola

*652589003315

 Attrezzo di inserimento e di estrazione

*652589003302

 Bussola

*652589003316

 Attrezzo di estrazione e di inserimento

*963589003300

 Attrezzo d'inserimento e disinserimento

*950589013300



Montare

8

Montare la tiranteria della barra di torsione (2) sui cavalletti di supporto telaio del veicolo (1).

 Non serrare ancora le viti.

9

Montare la barra di torsione (3) sulle tiranterie della barra di torsione (2).

 Non serrare ancora le viti.

10

Montare la barra di torsione (3) con i cappelli del cuscinetto (4) sui cavalletti di supporto asse anteriore (5).

 Non serrare ancora le viti.

11

Serrare le viti delle tiranterie della barra di torsione (2) sui cavalletti di supporto telaio del veicolo (1).

 Tiranteria barra di torsione sul supporto del cuscinetto telaio del veicolo

*BA32.35-N-1005-02H

12

Serrare le viti barra di torsione (3) sulle tiranterie della barra di torsione (2).

 Barra di torsione sulla tiranteria barra di torsione

*BA32.35-N-1004-02H

13

Serrare le viti dei cappelli del cuscinetto (4) sul cavalletto di supporto asse anteriore (5).

 Coperchio cuscinetto barra di torsione sul supporto del cuscinetto assale anteriore

*BA32.35-N-1003-02H

 Barra stabilizzatrice assale anteriore

Numero

Denominazione

Tipo 963, 964 con assale ant. 739.5

Tipo 964 con asse ant. 730.150/151

BA32.35-N-1003-02H

Coperchio cuscinetto barra di torsione sul supporto del cuscinetto assale anteriore

Nm

100

100

 Barra stabilizzatrice assale anteriore

Numero

Denominazione

Tipo 964 con assale ant. 730.152

BA32.35-N-1003-02H

Coperchio cuscinetto barra di torsione sul supporto del cuscinetto assale anteriore

Nm

100

 Barra stabilizzatrice assale anteriore

Numero

Denominazione

Tipo 963, 964 con assale ant. 739.5

Tipo 964 con asse ant. 730.150/151

BA32.35-N-1004-02H

Barra di torsione sulla tiranteria barra di torsione

1ª fase

Nm

330

225

2ª fase

 °

90

90

 Barra stabilizzatrice assale anteriore

Numero

Denominazione

Tipo 964 con assale ant. 730.152

BA32.35-N-1004-02H

Barra di torsione sulla tiranteria barra di torsione

1ª fase

Nm

330

2ª fase

 °

90

 Barra stabilizzatrice assale anteriore

Numero

Denominazione

Tipo 963, 964 con assale ant. 739.5

Tipo 964 con asse ant. 730.150/151

BA32.35-N-1005-02H

Tiranteria barra di torsione sul supporto del cuscinetto telaio del veicolo

1ª fase

Nm

330

225

2ª fase

 °

90

90

 Barra stabilizzatrice assale anteriore

Numero

Denominazione

Tipo 964 con assale ant. 730.152

BA32.35-N-1005-02H

Tiranteria barra di torsione sul supporto del cuscinetto telaio del veicolo

1ª fase

Nm

330

2ª fase

 °

90
