Smontare, montare il sensore angolo di rotazione · ar3222l4000b · Mercedes-Benz WIS

AR32.22-L-4000B

Smontare, montare il sensore angolo di rotazione

15.1.10

TIPO 668.3 con CODICE (CE2) Sospensioni pneumatiche lato posteriore
con regolazione elettronica del livello (ENR),
sensore di corsa sull'assale posteriore

TIPO 668.3 con CODICE (CE3) Sospensioni pneumatiche anteriori e posteriori
con regolazione elettronica del livello (ENR),
sensore di corsa sull'assale posteriore

TIPO 670.3## ## da 076161 con CODICE (CE2) Sospensioni pneumatiche lato posteriore
sensore di corsa sull'assale posteriore

TIPO 670.3## ## da 076209 con CODICE (CE3) Sospensioni pneumatiche anteriori e posteriori
sensore di corsa sull'assale posteriore

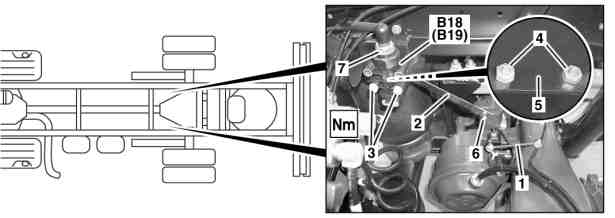

Smontare, montare il sensore angolo di rotazione

L32.22-0008-04

1 Asta di regolazione

2 Leva di azionamento

3 Viti

4 Dadi

5 Supporto

6 Testa sferica

7 Connettore a spina elettrico

B18 Sensore di corsa regolazione elettronica del livello (assale posteriore lato sinistro)

B19 Sensore di corsa regolazione elettronica del livello (assale posteriore lato destro)

 	Smontare, montare
 Pericolo!	Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.	Non intervenire nella zona tra ruota e passaruota. Eseguire i lavori di controllo e di regolazione esclusivamente agendo dal lato inferiore del veicolo. Proteggere le zone interessate dal movimento di componenti mobili del veicolo contro l'accesso o l'intervento non autorizzato.	AS32.22-Z-0001-01A
1	Disinserire l'accensione ed estrarre la chiave di accensione	 Per impedire il sollevamento o l'abbassamento incontrollati del telaio del veicolo.
2	Espellere l'asta di regolazione (1) dalla leva di azionamento (2)	 Montaggio: L'asta di regolazione (1) deve scattare in posizione nella testa sferica (6) della leva di azionamento (2).
3	Svitare le viti (3) e togliere il sensore di corsa regolazione elettronica del livello (assale posteriore lato sinistro) (B18) o il sensore di corsa regolazione elettronica del livello (assale posteriore lato destro) (B19) dal supporto (5)	 Sostituire i dadi (4).
			*BA32.22-N-1011-01D
		 Montaggio: Osservare la posizione di montaggio 
		Avvertenze sulla posizione di montaggio dei sensori di corsa ENR	AD32.33-L-2001-07A
4	Staccare il connettore a spina elettrico (7) sul sensore di corsa regolazione elettronica del livello (assale posteriore lato sinistro) (B18) o sul sensore di corsa regolazione elettronica del livello (assale posteriore lato destro) (B19)
5	Montaggio in successione inversa
6	Calibrare la centralina di comando della regolazione elettronica del livello (ENR)		AR32.33-L-0004A

 Camera sospensione pneumatica

Numero	Denominazione		Tipo 668.3, 670.3/4 con CODICE CE2 (sospensioni pneumatiche posteriori)	Tipo 668.3, 670.3/4 con CODICE CE3 (Sospensioni pneumatiche lato anteriore e posteriore)


BA32.22-N-1011-01D	Sensore corsa assale posteriore sul supporto	Nm	29	29

Documenti citati

ad3233l200107a Avvertenze sulla posizione di montaggio dei sensori di corsa ENR
ar3233l0004a Calibratura della centralina di comando regolazione elettronica del livello (ENR)
as3222z000101a Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.
