Smontare, montare la centralina di comando sospensione pneumatica

AR32.22-D-6000H

Smontare, montare la centralina di comando sospensione pneumatica

17.12.15

Tipo

906.11/13/15/21/23/25/61/63/65/71/73

con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

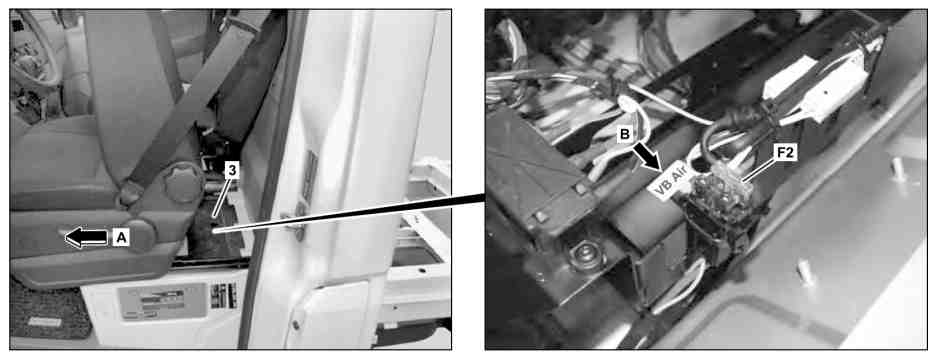

3

Copertura

F2

Fusibile

Veicoli a partire da 01.06.2015

4

Copertura

5

Rivetti ad espansione

Illustrazione riferita al tipo 906.13

1

Dado

2

Connettore a spina elettrico

N11

Centralina di comando sospensioni pneumatiche



Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

 

Smontare, montare

1.1

Spingere in avanti il sedile del conducente (freccia A)

Tipo 906.11/13/15/21/23/25/61/63/65/71/73 fino a 31/05/15
con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

1.2

Smontare il sedile conducente

Tipo 906.11/13/15/21/23/25/61/63/65/71/73 a partire da 01/06/15
con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

AR91.10-D-1010H

2

Smontare la copertura (3)

3

Estrarre il fusibile (F2) con la scritta "VB Air" (freccia B) dallo zoccolo di sostegno

4

Sollevare il veicolo

AR00.60-D-1000H

5

Smontare il rivetto ad espansione (5) della copertura (4)

Tipo 906.11/13/15/21/23/25/61/63/65/71/73 a partire da 01/06/15
con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

6

Smontare la copertura (4) dal compressore

Tipo 906.11/13/15/21/23/25/61/63/65/71/73 a partire da 01/06/15
con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

7

Staccare il connettore a spina elettrico (2)

8

Svitare i dadi (1) e togliere la centralina di comando sospensioni pneumatiche (N11)

9

Montaggio in successione inversa

Calibrare

10

Calibrare il livello di marcia

AR32.22-D-9000H
