AR30.10-D-3070C

Smontare e montare il regolatore

14.2.96

MOTORE 111.979 nel TIPO 901.0, 902.0, 903.0, 904.0

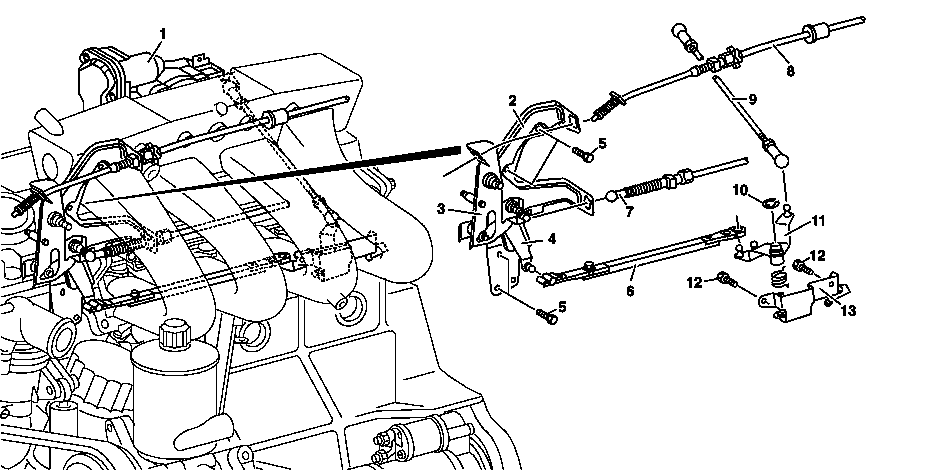

D30.10-1004-09

1 Attuatore regolazione del minimo

2 Regolazione supporto cuscinetto

3 Leva a glifo

4 Leva di regolazione

5 Vite

6 Asta di collegamento

7 Tirante pressione di comando

8 Tirante di regolazione

9 Asta di collegamento

10 Anello di sicurezza

11 Leva di rinvio

12 Vite

13 Supporto cuscinetto leva di rinvio

 	Smontare, montare
1	Sganciare il tirante di regolazione (8)		AR30.10-D-3070-02C
2	Sganciare il tirante pressione di comando (7)		AR27.60-D-0500-07C
3	Sganciare l'asta di collegamento (6) dalla leva di regolazione (4) e dalla leva di rinvio (11)
4	Sganciare l'asta di collegamento (9) dalla leva di rinvio (11) e l'attuatore regolazione del minimo (1)
5	Rimuovere il supporto cuscinetto (2) dal condotto di aspirazone e dalla testata	  Event.:	*BA30.10-N-1001-01A
		Scomporre, assemblare il supporto cuscinetto (2).	AR30.10-S-3070-03A
6	Rimuovere il supporto cuscinetto (13) dal condotto di aspirazione	  Eseguire l'operazione di scomposizione quando il cuscinetto è smontato .	*BA30.10-N-1002-01A
7	Montaggio in successione inversa
8	Lubrificare con grasso tutti i componenti mobili
9	Registrare la regolazione		AR30.10-D-1010A

 Sistema di regolazione meccanica

Numero	Denominazione		Motore 111.979


BA30.10-N-1001-01A	Supporto cuscinetto di regolazione su condotto di aspirazione	Nm	10
BA30.10-N-1002-01A	Supporto cuscinetto leva di rinvio su condotto di aspirazione	Nm	10
