AR26.50-L-2000B

Smontare, montare la flangia di uscita del cambio

17.12.09

CAMBIO 711.613 nel TIPO 667, 668, 670

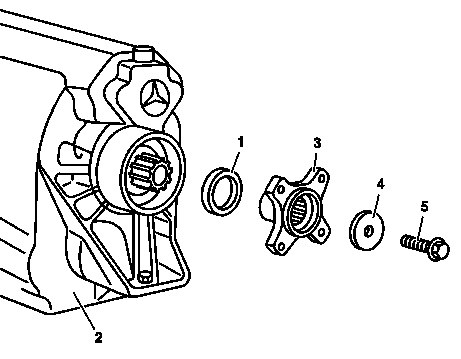

D26.30-0001-11

1 Guarnizione radiale per alberi

2 Cambio

3 Flangia di uscita

4 Rondella

5 Vite con gambo scaricato

	Smontare
1	Svitare l'albero di trasmissione del cambio sulla flangia di uscita	 Assicurare l'albero di trasmissione contro la caduta.
2	Svitare il supporto intermedio articolato sul fondo del telaio
3	Smontare la flangia di uscita (7)		AR26.50-D-2000-01A
		 Chiave a forchetta	*901589000700
		 Estrattore	*000589893300
	Controllare
4	Controllare il paraolio radiale (1)	Controllare per danneggiamento e perdite, eventualmente
		Sostituire la guarnizione radiale per alberi.	AR26.40-D-3840A
	Montare
5	Montare la flangia di uscita (7)	 Sostituire la vite con gambo scaricato (5).	AR26.50-D-2000-01A
		 Flangia di uscita sull'albero primario	*BA26.50-N-1001-01D
		 Chiave a forchetta	*901589000700
6	Avvitare l'albero di trasmissione del cambio sulla flangia di uscita	Albero di trasmissione sul cambio	*BA41.10-N-1001-01D
7	Avvitare il supporto intermedio articolato sul fondo del telaio	Vite del cuscinetto intermedio dell'albero di trasmissione sul pianale	*BA41.40-N-1001-01B

 Treno di ingranaggi, alberi

Numero	Denominazione				Cambi 711.603/ 612/613


BA26.50-N-1001-01D	Dado della flangia di uscita sull'albero primario	M121,5		Nm	110
		M241,5	1ª fase	Nm	-
			2ª fase	Nm	-
			3ª fase	Nm	-
		M261,5	1ª fase	Nm	-
			2ª fase	Nm	-
			3ª fase	Nm	-

 Albero di trasmissione

Numero	Denominazione			Tipo 667	Tipi 668.3, 670


BA41.10-N-1001-01D	Albero di trasmissione sul cambio	M101	Nm	62	62
		M121,5	Nm	-	100

 Supporto intermedio dell'albero di trasmissione

Numero	Denominazione		Tipi 667, 668, 670


BA41.40-N-1001-01B	Vite del supporto intermedio articolato sul fondo del telaio	Nm	55

901 589 00 07 00

000 589 89 33 00

Estrattore

Chiave a forchetta
