Smontare, montare il radiatore

AR20.20-S-3865EVV

Smontare, montare il radiatore

22.11.2019

Motore

780.994 nel tipo 639.603 ## a partire da 754076, 639.703 ## a partire da 717333

con codice MA0 (E-CELL 60 kW)

*

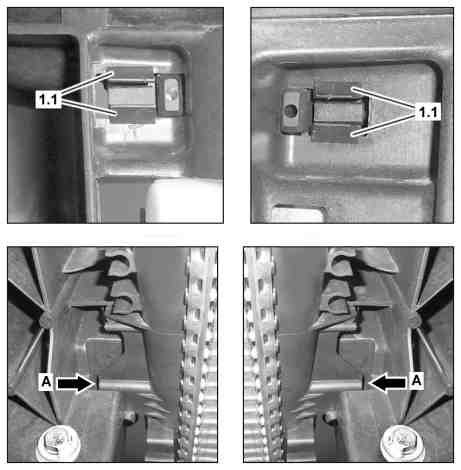

1.1

Gancio d'arresto

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

 

Smontare, montare

1

Smontare i tubi flessibili del refrigerante

AR88.30-S-1065EV

2

Smontare il supporto dal radiatore

 A tal fine sganciare il fascio di cavi e i flessibili del liquido di raffreddamento sulla parte superiore del radiatore dai supporti e portarlo fuori ingombro

3

Sganciare le clip di fissaggio e smontare la copertura sulla parte superiore del radiatore

4

Allentare la griglia del radiatore in alto

AR88.00-S-2115S

5

Staccare il supporto griglia del radiatore

6

Sganciare il radiatore dai ganci d'arresto (1.1)

7

Ribaltare il radiatore all'indietro, staccarlo dalle guide inferiori (frecce A) ed estrarlo verso l'alto

8

Montaggio in successione inversa
