ar2020p7443elb

Smontare, montare le tubazioni del liquido di raffreddamento verso i turbocompressori

Tipo ar · tema 20.20 · versione 0102 · 2016-05-03

Valido per: Motore 157, 278 nel tipo 212, 218 con codice 139 (Misure raffreddamento motore M157/M278) Motore 278 a partire da 01/03/12 nel tipo 207.3/4 con codice 139 (Misure raffreddamento motore M157/M278)

Collocazione

Gruppo funzionale 1 Motore › 20 Raffreddamento motore › 20.20 Radiatore, flessibili del liquido di raffreddamento — Serie 207 (modelli 3**, 4**) · Serie 212 · Serie 218

EinPAS 15 Motore › 15.25 Sistema di raffreddamento motore › 15.25.13 Tubazione/flessibile/valvola — Serie 207 (modelli 3**, 4**) · Serie 212 · Serie 218

Valido anche per motori/cambi: 157 ***, 278 ***

AR20.20-P-7443ELB

Smontare, montare le tubazioni del liquido di raffreddamento verso i turbocompressori

14.04.2016

Motore

157, 278 nel tipo 212, 218

con codice 139 (Misure raffreddamento motore M157/M278)

Motore

278 a partire da 01/03/12 nel tipo 207.3/4

con codice 139 (Misure raffreddamento motore M157/M278)

Smontare, montare le tubazioni del liquido di raffreddamento verso i
	turbocompressori

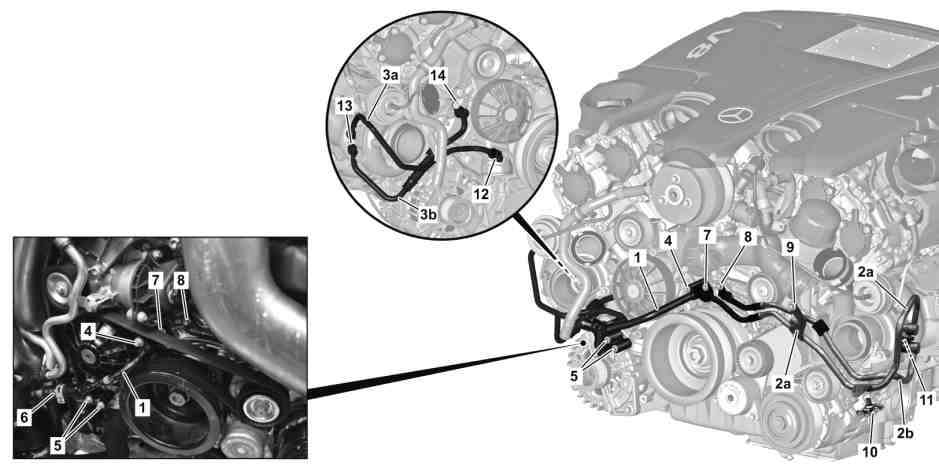

P20.00-2462-09

1

Tubazione del liquido di raffreddamento anteriore (tubazione di ritorno)

5

Viti

11

Vite

2a

Tubazione di ritorno lato sinistro

6

Flessibile del liquido di raffreddamento

12

Supporto

2b

Tubazione di mandata lato sinistro

7

Vite

13

Vite

3a

Tubazione di ritorno lato destro

8

Vite

14

Vite

3b

Tubazione di mandata lato destro

9

Vite

4

Vite

10

Fascetta di serraggio doppia

Smontare, montare

Pericolo!

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

Pericolo!

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Pericolo!

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

1

Scaricare il liquido di raffreddamento


TIPO 207

AR20.00-P-1142FH

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

TIPO 212, 218

AR20.00-P-1142EL

2

Smontare i condotti aria di sovralimentazione dal filtro dell'aria verso il turbocompressore a gas di scarico

AR09.41-P-8620ELB

3

Allentare la fascetta sul flessibile liquido di raffreddamento (6)

4

Svitare le viti (4, 5)

Vite tubazione del liquido di raffreddamento su turbocompressore a gas di scarico/filtro dell'olio/pompa liquido di raffreddamento/coperchio scatola della distribuzione

*BA09.40-P-1005-01R

5

Staccare la tubazione del liquido di raffreddamento anteriore (1) dalla tubazione di ritorno lato sinistro (2a) e dalla tubazione di ritorno lato destro (3a)

Montaggio: Usare anelli di tenuta nuovi.

6

Scollegare la tubazione del liquido di raffreddamento anteriore (1) dal flessibile del liquido di raffreddamento (6)

Eseguire le fasi di lavoro 7 / 12 solo in caso di smontaggio della tubazione di ritorno lato sinistro (2a) o della tubazione di mandata lato sinistro (2b)

7

Smontare la cinghia trapezoidale a nervature

AR13.20-P-0001ELB

8

Smontare ed estrarre la doppia fascetta di serraggio (10) dalla tubazione di ritorno lato sinistro (2a) e dalla tubazione di mandata lato sinistro (2b)

Vite fascetta tubazione del liquido di raffreddamento sul supporto

*BA09.40-P-1009-01R

Vite supporto tubazione del liquido di raffreddamento su pompa dell'acqua/turbocompressore a gas di scarico

*BA09.40-P-1006-01R

9

Svitare la vite (9) del supporto della tubazione di ritorno lato sinistro (2a)

Vite supporto tubazione del liquido di raffreddamento su pompa dell'acqua/turbocompressore a gas di scarico

*BA09.40-P-1006-01R

10

Svitare la vite (7) dalla tubazione di ritorno lato sinistro (2a) e la vite (8) dalla tubazione di mandata lato sinistro (2b)

Vite tubazione del liquido di raffreddamento su turbocompressore a gas di scarico/filtro dell'olio/pompa liquido di raffreddamento/coperchio scatola della distribuzione

*BA09.40-P-1005-01R

11

Svitare la vite (11) dalla tubazione di ritorno lato sinistro (2a) e la tubazione di mandata lato sinistro (2b) dal turbocompressore a gas di scarico

Vite tubazione del liquido di raffreddamento su turbocompressore a gas di scarico/filtro dell'olio/pompa liquido di raffreddamento/coperchio scatola della distribuzione

*BA09.40-P-1005-01R

12

Estrarre la tubazione di ritorno lato sinistro (2a) e la tubazione di mandata lato sinistro (2b) dalla pompa liquido di raffreddamento e dal turbocompressore a gas di scarico ed estrarle verso l'alto

Montaggio:
Prestare attenzione alla correttezza del montaggio e della posa della tubazione di ritorno lato sinistro (2a) e della tubazione di mandata lato sinistro (2b).
Altrimenti possono verificarsi danni al circuito del liquido di raffreddamento del turbocompressore a gas di scarico.

Chiudere i fori.

Montaggio: Rispettare la sequenza di montaggio delle tubazioni del liquido di raffreddamento. Occorre sempre montare per prima la tubazione di mandata inferiore lato sinistro (2b) e quindi la tubazione di ritorno superiore lato sinistro (2a).

Montaggio: Usare anelli di tenuta nuovi.

Set di tappi

*129589009100

Eseguire le fasi di lavoro 13 / 17 solo in caso di smontaggio della tubazione di ritorno lato destro (3a) o della tubazione di mandata lato destro (3b)

13

Smontare la cinghia trapezoidale a nervature

AR13.20-P-0001ELB

14

Svitare la vite (13) dalla tubazione di ritorno lato destro (3a) e la tubazione di mandata lato destro (3b) dal turbocompressore a gas di scarico

Vite tubazione del liquido di raffreddamento su turbocompressore a gas di scarico/filtro dell'olio/pompa liquido di raffreddamento/coperchio scatola della distribuzione

*BA09.40-P-1005-01R

15

Estrarre la tubazione di ritorno lato destro (3a) dal turbocompressore a gas di scarico e toglierla verso l'alto

Montaggio:
prestare attenzione alla correttezza del montaggio e della posa della tubazione di ritorno lato destro (3a).
Altrimenti possono verificarsi danni al circuito del liquido di raffreddamento del turbocompressore a gas di scarico.

Montaggio: Usare anelli di tenuta nuovi.

Montaggio: Prestare attenzione al corretto orientamento del supporto (12) sopra il foro filettato della vite (5).

16

Svitare la vite (14) della tubazione di mandata lato destro (3b) dalla pompa liquido di raffreddamento

Vite tubazione del liquido di raffreddamento su turbocompressore a gas di scarico/filtro dell'olio/pompa liquido di raffreddamento/coperchio scatola della distribuzione

*BA09.40-P-1005-01R

17

Estrarre la tubazione di mandata lato destro (3b) dalla pompa liquido di raffreddamento e dal turbocompressore a gas di scarico e toglierla verso l'alto

Montaggio:
Prestare attenzione alla correttezza del montaggio e della posa della tubazione di mandata lato destro (3b).
Altrimenti possono verificarsi danni al circuito del liquido di raffreddamento del turbocompressore a gas di scarico.

Montaggio: Rispettare la sequenza di montaggio delle tubazioni del liquido di raffreddamento. Occorre sempre montare per prima la tubazione di mandata inferiore lato destro (3b) e quindi la tubazione di ritorno superiore lato destro (3a).

Chiudere i fori.

Montaggio: Usare anelli di tenuta nuovi.

Set di tappi

*129589009100

18

Montaggio in successione inversa

Controllare

Pericolo!

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Proteggere il veicolo in modo da escluderne l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

19

Eseguire una prova di funzionamento del motore, controllando contemporaneamente il funzionamento e la tenuta del motore

Turbocompressore a gas di scarico

Numero

Denominazione

Motore 157

Motore 278

BA09.40-P-1005-01R

Vite tubazione del liquido di raffreddamento su turbocompressore a gas di scarico/filtro dell'olio/pompa liquido di raffreddamento/coperchio scatola della distribuzione

Nm

9

9

Turbocompressore a gas di scarico

Numero

Denominazione

Motore 157

Motore 278

BA09.40-P-1006-01R

Vite supporto tubazione del liquido di raffreddamento su pompa dell'acqua/turbocompressore a gas di scarico

Nm

9

9

Turbocompressore a gas di scarico

Numero

Denominazione

Motore 157

Motore 278

BA09.40-P-1009-01R

Vite fascetta tubazione del liquido di raffreddamento sul supporto

Nm

9

9

Smontare, montare le tubazioni del liquido di raffreddamento verso i
	turbocompressori

129 589 00 91 00

Set di tappi

Documenti citati
