Smontare, montare il termoregolatore liquido di raffreddamento

AR20.10-S-2460SE

Smontare, montare il termoregolatore liquido di raffreddamento

6.7.10

13.1.10

Metodo e rimando modificati

Fase di lavoro 3

10.5.10

Metodo ampliato e rimando aggiunto

Fasi di lavoro 4.2, 5

 

Smontaggio, montaggio

Pericolo!

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal produttore del veicolo.

AS00.00-Z-0010-01A

Pericolo!

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande.

Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A



Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

1

Smontare la copertura del motore

 Solo copertura del motore anteriore.

AR01.10-S-2405SE

2

Scaricare il liquido di raffreddamento

AR20.00-S-1140S

3

Smontare i flessibili del carburante dalla scatola termostato liquido di raffreddamento (1)

4.1

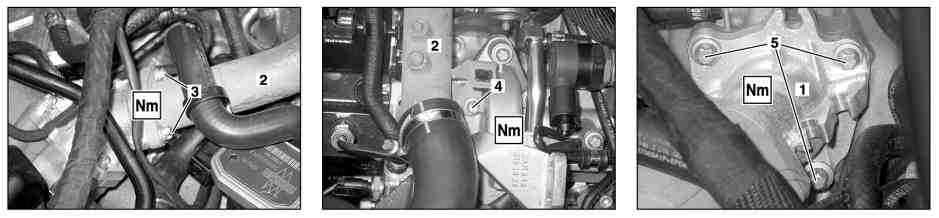

Smontare il tubo del liquido di raffreddamento (2) dalla scatola termostato liquido di raffreddamento (1)

Motore 642.990

 A tal fine svitare le viti (3, 4). Non scollegare il flessibile dal tubo del liquido di raffreddamento (2).

 Montaggio: Sostituire l'anello di tenuta.



*BA20.10-N-1005-01Q

4.2

Scollegare il flessibile del liquido di raffreddamento (6) dalla scatola termoregolatore liquido di raffreddamento (1)

Motore 642.890

 A questo proposito allentare il giunto del flessibile del liquido di raffreddamento (2).



Aprire e chiudere il giunto

AR09.41-P-1311-01AL

5

Staccare il connettore a spina elettrico dall'elemento termico termostato (R48/3)

Solo motore 642.890

6

Smontare la scatola del termostato liquido di raffreddamento (1)

 Svitare a tal fine le viti (5).

 Montaggio: Sostituire l'anello di tenuta.



*BA20.10-N-1005-01Q

7

Montaggio in successione inversa

Numero

Denominazione

Motore
642

BA20.10-N-1005-01Q

Vite corpo regolatore liquido di raffreddamento su tubo distributore aria di sovralimentazione

Nm

9
