Smontare, montare la valvola circuito a bassa temperatura

AR20.00-S-1048EA

Smontare, montare la valvola circuito a bassa temperatura

12.09.2019

Motore

654.9 nel tipo 447

1

Valvola circuito a bassa temperatura

2

Connettore a spina elettrico

1

Valvola circuito a bassa temperatura

3

Flessibile del liquido di raffreddamento

4

Flessibile del liquido di raffreddamento

5

Flessibile del liquido di raffreddamento

6

Viti

7

Linguetta

8

Supporto

9

Radiatore

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

 

Smontare, montare

1

Scaricare il liquido di raffreddamento.

AR20.00-S-1142E

2

Smontare il serbatoio di compensazione del liquido di raffreddamento con le tubazioni del liquido di raffreddamento collegate e portarlo fuori ingombro.

AR20.30-S-4949EA

3

Smontare il collettore di aspirazione.

AR09.10-S-8131EA

4

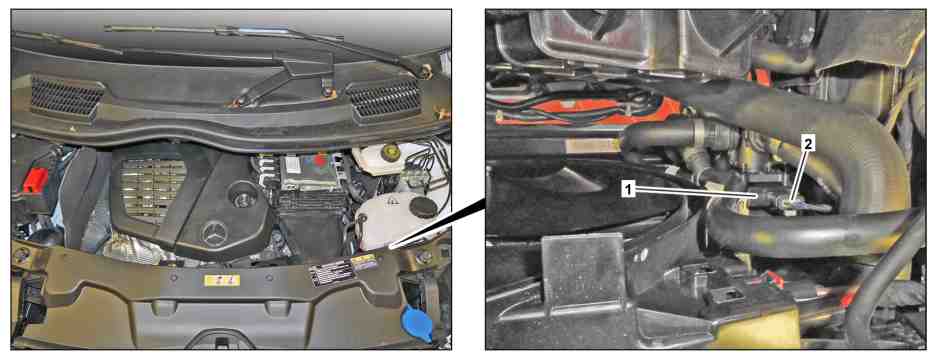

Scollegare il connettore a spina elettrico (2).

5

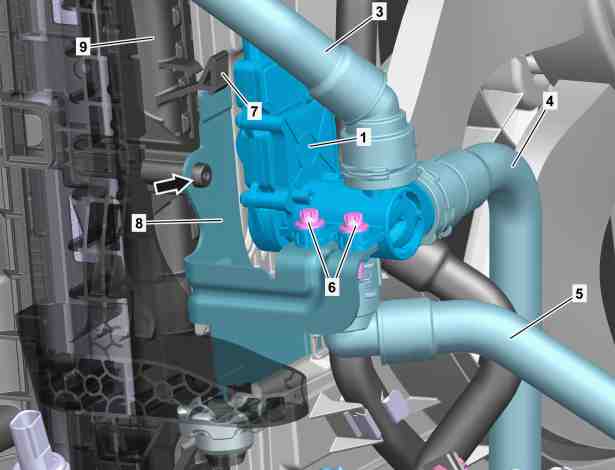

Staccare i flessibili del liquido di raffreddamento (3, 4, 5) dalla valvola circuito a bassa temperatura (1).

AR20.20-P-7441-01RQ

 Raccogliere il liquido di raffreddamento in un recipiente idoneo.

6

Chiudere l'apertura sui flessibili del liquido di raffreddamento (3, 4, 5) e sulla valvola del circuito a bassa temperatura (1) con calotte di protezione.

 Kit cappucci protettivi

*001589009100

7

Premere all'indietro con cautela la linguetta (7) e rimuovere la valvola circuito a bassa temperatura (1) con il supporto (8).


Non spezzare la linguetta (7).
Altrimenti il radiatore (9) si danneggerebbe.

 Montaggio: Applicare il supporto (8) sotto il radiatore (9) e farlo agganciare sulla linguetta (7).
Inserire il perno di guida (freccia) sul radiatore (9) nel supporto (8).

 Sistema di informazione per l'officina Media Servizio Assistenza
wsm://04_201901_08

8

Svitare le viti (6) e smontare la valvola circuito a bassa temperatura (1) dal supporto (8).

Se la valvola circuito a bassa temperatura (1) viene sostituita.

9

Montaggio in successione inversa.

10

Leggere e cancellare la memoria guasti.

Se la valvola circuito a bassa temperatura (1) è stata sostituita.



AD00.00-S-2000-04E
