Smontare, montare il sensore del livello di riempimento olio motore

AR18.40-D-5116TSR

Smontare, montare il sensore del livello di riempimento olio motore

14.02.2018

Motore

651 nel tipo 907, 910

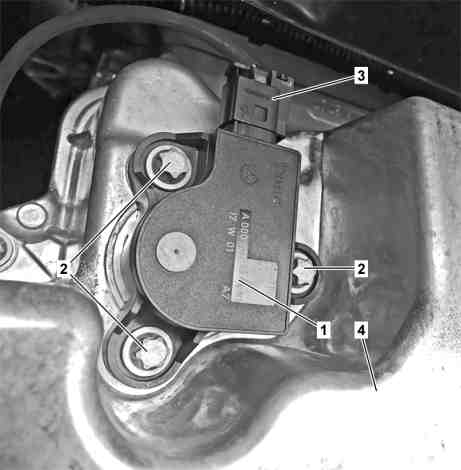

1

Sensore di livello

2

Viti

3

Connettore a spina elettrico

 Attenzione

Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio motore. Pericolo di intossicazione in seguito all'ingestione di olio motore

Indossare guanti, indumenti e occhiali protettivi.
Non riempire recipienti per bevande con olio motore.

AS18.00-Z-0001-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 

Smontare, montare

1

Scaricare l'olio motore



Cambio dell'olio motore e sostituzione del filtro dell'olio

AP18.00-D-0101TS

2

Scollegare il connettore a spina elettrico (3)

3

Smontare il sensore del livello di riempimento (1)

 A tal fine svitare le viti (2).

 Montaggio: Controllare il danneggiamento dell'anello di tenuta.

 Vite sensore del livello di riempimento sulla parte inferiore coppa olio

*BA18.40-N-1001-03TS

A seconda dell'esito del controllo



Sostituire l'anello di tenuta danneggiato.

4

Montaggio in successione inversa



Controllare

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

5

Controllare la tenuta con il motore in moto

 Solo controllo visivo.

 Sensore del livello di riempimento, sensore di temperatura

Numero

Denominazione

Motore 651 nel tipo 907, 910

BA18.40-N-1001-03TS

Vite sensore del livello di riempimento sulla parte inferiore coppa olio

Nm

9
