Smontare, montare la spazzola

AR15.30-W-7304C

Smontare, montare la spazzola

15.1.10



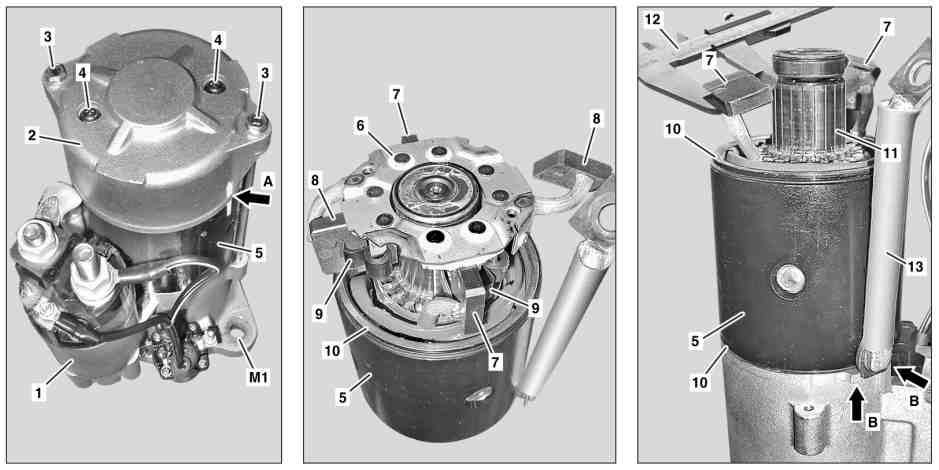

Smontare

1

Staccare il motorino d'avviamento (M1).

Motore 457.9

AR15.30-W-7100C

Motore 541.9, 542.9

AR15.30-W-7100G

2

Pulire il motorino d'avviamento (M1)

3

Serrare il motorino d'avviamento (M1) in posizione verticale in una morsa a vite

 Utilizzare le ganasce di protezione.

4

Controllare il contrassegno (freccia A) sul coperchio (2) e sulla carcassa polare (5)

 Event. applicare il contrassegno
(freccia A).

5

Svitare le viti (4) dal coperchio (2)

6

Svitare le viti (3)

7

Rimuovere il coperchio (2)

 Event. staccare il coperchio (2) battendo leggermente con un martello di gomma.

8

Pulire la scanalatura (freccia C) nel coperchio (2)

9

Spostare le molle (9) con una pinza a punta ed estrarre le spazzole (7, 8) dal portaspazzola (6)

10

Togliere il portaspazzola (6) unitamente alle spazzole (8)

11

Misurare la lunghezza delle spazzole (7, 8) con un calibro a corsoio (12)

 Se la lunghezza minima non viene raggiunta, il portaspazzola (6) deve essere sostituito con le spazzole (7, 8) e la carcassa polare (5).

*BE15.30-N-1001-01B

12

Scollegare il cavo elettrico (13) dall'interruttore elettromagnetico (1)

13

Staccare la carcassa polare (5) e togliere gli anelli di tenuta (10)

14

Controllare se il collettore (11) presenta solchi e misurare il diametro esterno del collettore (11) con un calibro a corsoio (12)

 In presenza di solchi leggeri, smerigliare leggermente il collettore (11) e pulire gli interstizi.

In presenza di solchi profondi e se la misura minima non viene raggiunta, sostituire il motorino d'avviamento (M1).

*BE15.30-N-1002-01B

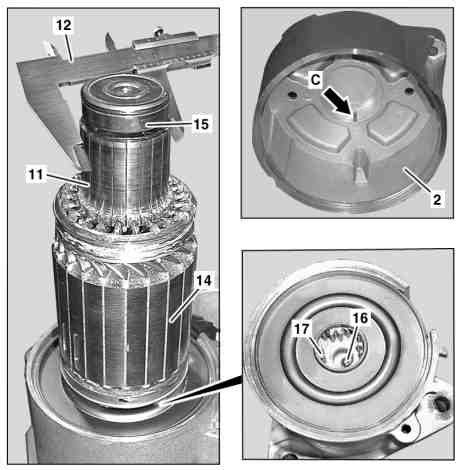

15

Controllare se il cuscinetto (15) dell'indotto (14) è danneggiato, event. sostituirlo

 Prima di sostituire il cuscinetto (15) l'indotto (14) deve essere smontato. Durante l'estrazione dell'indotto (14) prestare attenzione alla sfera (16) nell'albero dell'indotto o nell'alloggiamento del treno planetario con giunto a ruota libera (17).

AR15.30-W-7305-01C

16

Pulire tutti i componenti smontati per rimuovere eventuali tracce di sporcizia, grasso e pulviscolo delle spazzole



Montare

17

Posizionare la sfera (16) dell'albero dell'indotto al centro dell'alloggiamento del treno planetario con giunto a ruota libera (17)

 Solo se l'indotto (14) è stato smontato.

Fissare la sfera (16) nel treno planetario con giunto a ruota libera (17) utilizzando del grasso.

Grasso Molykote BR 2 plus

*BR00.45-Z-1081-06A

18

Inserire l'indotto (14)

 Solo se l'indotto (14) è stato smontato.

19

Inserire un nuovo anello di tenuta inferiore (10) nella scatola del motorino di avviamento o nella carcassa polare (5).

20

Montare la carcassa polare (5).

 Rispettare la posizione di montaggio del cavo elettrico (13) che deve essere posato tra i naselli di fusione (frecce D) sulla scatola del motorino di avviamento.

21

Posizionare il portaspazzola (6) unitamente alle spazzole (8)

 Rispettare la posizione di montaggio del portaspazzola (6) rispetto al coperchio (2).

22

Spostare le molle (9) con una pinza a punta e montare le spazzole (8) nella guida nel portaspazzola (6)

 Le spazzole (8) devono aderire al collettore (11).

23

Spostare le molle (9) con una pinza a punta e montare le spazzole (7) nella guida nel portaspazzola (6)

 Le spazzole (7) devono aderire al collettore (11).

24

Inserire un nuovo anello di tenuta superiore (10) nella carcassa polare (5).

25

Montare il coperchio (2)

 Prestare attenzione al contrassegno (freccia A) sul coperchio (2) rispetto alla carcassa polare (5).

26

Serrare le viti (4) sul coperchio (2) per il portaspazzola (6)

 Motore 457.9

*BA15.30-N-1011-01K

 Motore 541.9, 542.9

*BA15.30-N-1012-01C

27

Serrare le viti (3).

 Motore 457.9

*BA15.30-N-1010-01K

 Motore 541.9, 542.9

*BA15.30-N-1011-01C

28

Serrare il cavo elettrico (13) sull'interruttore elettromagnetico (1)

 Motore 457.9

*BA15.30-N-1008-01K

 Motore 541.9, 542.9

*BA15.30-N-1009-01C

29

Sbloccare il motorino d'avviamento (M1) dalla morsa a vite

30

Event. eseguire un controllo del funzionamento su un banco di prova per motorino d'avviamento

31

Montare il motorino d'avviamento (M1)

Motore 457.9

AR15.30-W-7100C

Motore 541.9, 542.9

AR15.30-W-7100G

Numero

Denominazione

Motore
457.9

Motore
541.9, 542.9

BE15.30-N-1001-01B

Larghezza minima carboncini

mm

12,0

12,0

BE15.30-N-1002-01B

Collettore a lamelle diametro esterno - quota minima

mm

38,1

38,1

Numero

Denominazione

Motore
457.9

BA15.30-N-1008-01K

Dado cavo su interruttore elettromagnetico
morsetto M

M12

Nm

26

BA15.30-N-1010-01K

Vite coperchio e scatola avvolgimento di campo su scatola del motorino di avviamento

Nm

12

BA15.30-N-1011-01K

Vite portaspazzola su coperchio

Nm

4

Numero

Denominazione

Motore
541.9, 542.9

BA15.30-N-1009-01C

Dado cavo su interruttore elettromagnetico
morsetto M

Nm

26

BA15.30-N-1011-01C

Vite coperchio e scatola avvolgimento di campo su scatola del motorino di avviamento

Nm

12

BA15.30-N-1012-01C

Vite portaspazzola su coperchio

Nm

4

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1081-06A

Grasso Molykote BR 2 plus

Liqui Moly GmbH

Jerg-Wieland-Straße 4

D-89081 Ulm-Lehr

www.liqui-moly.de
