AR14.20-P-1065MFF

Smontare, montare la tubazione di ricircolo dei gas di scarico tra collettore di scarico e valvola sistema di ricircolo dei gas di scarico ad alta pressione

06.03.2020

Motore

654 nel tipo 118, 177, 247

Smontare, montare la tubazione di ricircolo dei gas di scarico tra collettore di
scarico e valvola sistema di ricircolo dei gas di scarico ad alta pressione

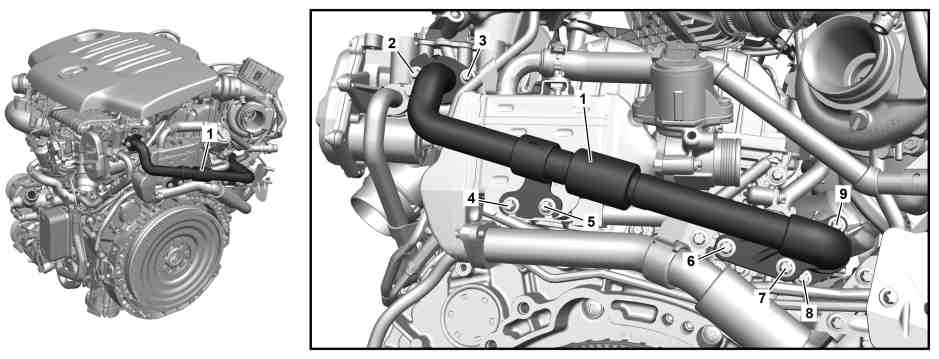

P14.20-A018-08

1	Tubazione di ricircolo dei gas di scarico	6	Vite
2	Vite	7	Vite
3	Vite	8	Vite
4	Vite	9	Vite
5	Vite

 Avviso	Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico.	Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo.	AS49.00-Z-0001-01A
 Attenzione	Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.	Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. Sbavare le lamiere di riparazione.	AS00.00-Z-0017-01A
Avvertenza tecnica	Avvertenze relative ai collegamenti a vite realizzati in base al procedimento di serraggio controllato in base all'angolo di rotazione		AH00.00-P-0020-01A
Avvertenza tecnica	Avvertenze per evitare danni causati da impurità o corpi estranei		AH00.00-P-5000-01A
 	Smontare, montare
1	Smontare la scatola del filtro dell'aria.		AR09.10-P-1150MFF
2	Smontare la tubazione di aspirazione dell'aria a monte del turbocompressore a gas di scarico.		AR09.40-P-0500MFF
3	Allentare le viti (8, 9).	 Vite tubazione di ricircolo dei gas di scarico ad alta pressione sul collettore di scarico	*BA14.20-P-1021-01Q
4	Allentare le viti (6, 7).	 Vite tubazione di ricircolo dei gas di scarico ad alta pressione sul supporto intermedio	*BA14.20-P-1026-01Q
5	Allentare le viti (4, 5).	 Vite radiatore per i gas di scarico di ricircolo a bassa pressione sul coperchio del carter copricatena	*BA14.20-P-1022-01Q
6	Allentare le viti (2, 3).	 Vite tubazione di ricircolo dei gas di scarico ad alta pressione sulla valvola di ricircolo dei gas di scarico ad alta pressione	*BA14.20-P-1025-01Q
7	Svitare le viti (da 2 a 9).	 Montaggio: Applicare leggermente a mano le viti (da 2 a 9).
		 Montaggio: Sostituire le viti (da 2 a 9).
8	Smontare la tubazione di ricircolo dei gas di scarico (1) e chiudere le aperture con tappi idonei.	 Montaggio: Sostituire le guarnizioni di tenuta.
		 Kit di tappi	*199589009800
	Controllare
9	Controllare se la tubazione di ricircolo dei gas di scarico (1) presenta danneggiamenti.	In presenza di danni,
		
		Sostituire la tubazione di ricircolo dei gas di scarico (1).
	Pulire
10	Pulire le superfici di tenuta della tubazione di ricircolo dei gas di scarico (1).	In caso di riutilizzo della tubazione di ricircolo dei gas di scarico (1).
		Prodotto di pulizia per il montaggio	*BR00.45-Z-1028-04A
11	Pulire la superficie di tenuta sul collettore di scarico e sulla valvola del sistema di ricircolo dei gas di scarico ad alta pressione.	Prodotto di pulizia per il montaggio	*BR00.45-Z-1028-04A
12	Montaggio in successione inversa.

 Ricircolo gas di scarico

Numero	Denominazione			Motore 654
BA14.20-P-1021-01Q	Vite tubazione di ricircolo dei gas di scarico ad alta pressione sul collettore di scarico	1ª fase	Nm	12
		2ª fase	°	90

 Ricircolo gas di scarico

Numero	Denominazione			Motore 654
BA14.20-P-1022-01Q	Vite radiatore per i gas di scarico di ricircolo a bassa pressione sul coperchio del carter copricatena	1ª fase	Nm	8
		2ª fase	°	30

 Ricircolo gas di scarico

Numero	Denominazione			Motore 654
BA14.20-P-1025-01Q	Vite tubazione di ricircolo dei gas di scarico ad alta pressione sulla valvola di ricircolo dei gas di scarico ad alta pressione	1ª fase	Nm	10
		2ª fase	°	60

 Ricircolo gas di scarico

Numero	Denominazione			Motore 654
BA14.20-P-1026-01Q	Vite tubazione di ricircolo dei gas di scarico ad alta pressione sul supporto intermedio	1ª fase	Nm	8
		2ª fase	°	60

199 589 00 98 00

Kit di tappi

Materiali per la riparazione

Numero	Denominazione	Numero di ordinazione
BR00.45-Z-1028-04A	Prodotto di pulizia per il montaggio	A 000 986 56 01
