AR14.10-P-4065F

Smontare, montare il collettore dei gas di scarico lato destro posteriore

16.10.09

MOTORE 120.98

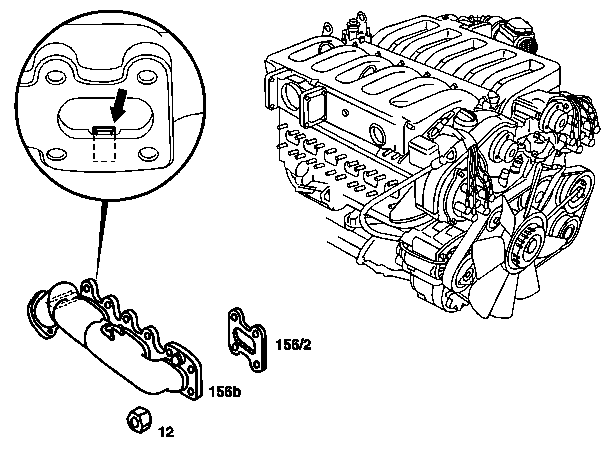

P14.10-0208-06

Raffigurato su motore 120.980/981

12 Dado autobloccante

156b Collettore dei gas di scarico lato destro anteriore

156/2 Guarnizione

Freccia Condotto di scarico per il ricircolo gas di scarico

Pos. fig., ecc.	Avvertenze di lavoro
	Smontare, montare il collettore di scarico destro, lato posteriore		AR14.10-P-4035F
	Smontare, montare la valvola ricircolo gas di scarico	Motore 120.980/981	AR14.20-P-7662F
	Attuatore acceleratore elettronico con corpo farfallato - smontaggio e montaggio	Motore 120.980/981	AR30.20-P-1262F
		Motore 120.982/983	AR30.20-P-1262FA
	Lamiera protettiva della leva rinvio sterzo e del motorino di avviamento	Tipo 129
	Asta misurazione olio cambio automatico	Tipo 129
		 Prima dello smontaggio scaricare circa 0,5 litri di olio dal cambio automatico. Dopo il montaggio controllare il livello dell'olio e, se necessario, rabboccare
12	Dadi autobloccanti	 Sostituire
			*BA14.10-P-1001-01B
156b	Collettore di scarico	 Estrarre verso l'alto, inserire. event. dopo il controllo 
		Sostituire i dadi a rivettare sul collettore di scarico	AR49.10-P-5531-01DA
	Collettore gas di scarico modificato	Motore 120.980/981	BT14.10-P-0001-01A
156/2	Guarnizioni	 Per agevolare il montaggio applicare pasta sigillante a punti. Le superfici compatte a lamiera sono rivolte verso la testata cilindri	*BR00.45-Z-1010-01A

 Collettore di scarico

Numero	Denominazione		Motore 120


BA14.10-P-1001-01B	Dado nel collettore gas di scarico	Nm	30

Materiali per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1010-01A	Sigillante Hylomar sigillante universale 80 ml	A 001 989 25 20
