Smontare, montare il collettore di scarico destro, lato posteriore · ar1410p4035f · Mercedes-Benz WIS

AR14.10-P-4035F

Smontare, montare il collettore di scarico destro, lato posteriore

16.10.09

MOTORE 120.98

P14.10-0207-06

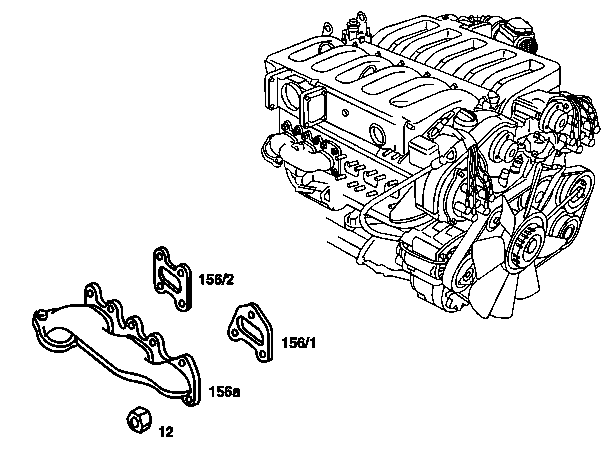

Raffigurato su motore 120.980/981

12 Dado autobloccante

156a Collettore dei gas di scarico lato destro anteriore

156/1 Guarnizione

156/2 Guarnizione

Pos. fig., ecc.	Avvertenze di lavoro
	Smontare, montare completamente l'impianto di scarico		AR49.10-P-7000F
	Smontare, montare l'alternatore	Se il montaggio è complicato Vedi istruzioni di riparazione Impianto Elettrico tipo 140 n. di lavoro: 15-5032
	Smontaggio, montaggio pompa aria	Se il montaggio è complicato	AR14.30-P-7251F
	Tubo guida per asta misurazione olio	Allentare e girare sul lato
	Tubo insufflazione aria su testata cilindri e su supporto motore	Svitare e spingere sul lato
	Filtro aria per pompa aria con tubazioni flessibili	Smontare
12	Dadi autobloccanti	Sostituire
			*BA14.10-P-1001-01B
156 A	Collettore di scarico	 Estrarre verso l'alto, inserire. event. dopo il controllo 
		Sostituire i dadi dei rivetti nel collettore di scarico	AR49.10-P-5531-01DA
156/1, 156/2	Guarnizioni	 Per agevolare il montaggio applicare pasta sigillante a punti. Le superfici compatte a lamiera sono rivolte verso la testata cilindri	*BR00.45-Z-1010-01A

 Collettore di scarico

Numero	Denominazione		Motore 120


BA14.10-P-1001-01B	Dado nel collettore gas di scarico	Nm	30

Materiali per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1010-01A	Sigillante Hylomar sigillante universale 80 ml	A 001 989 25 20
